Блок питания 12 V: как правильно к одному БП подключить несколько зон LED подсветки

При оформлении жилых интерьеров часто возникает необходимость использовать LED-подсветку 12V сразу в нескольких местах – по периметру потолка, в нишах, в мебели, свет в зоне отдыха. Есть хорошее решение на этот случай: подключить все отрезки ЛЕД ленты к одному блоку питания 12 Вольт.

Один БП на несколько участков – по всем параметрам, отличная идея! Это выгодно и по деньгам: ведь один мощный БП часто стоит дешевле нескольких маломощных. Также меньше проблем и с подключением (к одному блоку ведет один кабель 220В) и монтаж выглядит более аккуратным. А также вам не надо искать, куда спрятать каждый БП, – достаточно выделить одно место для установки питающего устройства. Как же правильно сделать, чтобы один блок питания обслуживал несколько участков ЛЕД ленты. Вот об этом мы спросили у специалистов LED Story, а ответы оформили в виде статьи.

Оглавление:

Чтобы система освещения работала стабильно и без потерь, нужно все зоны 12-вольтовой LED подсветки к БП 12V подключить в соответствии с правилами. Вот их и рассмотрим подробно.

Подключение нескольких участков: выбираем параллельное

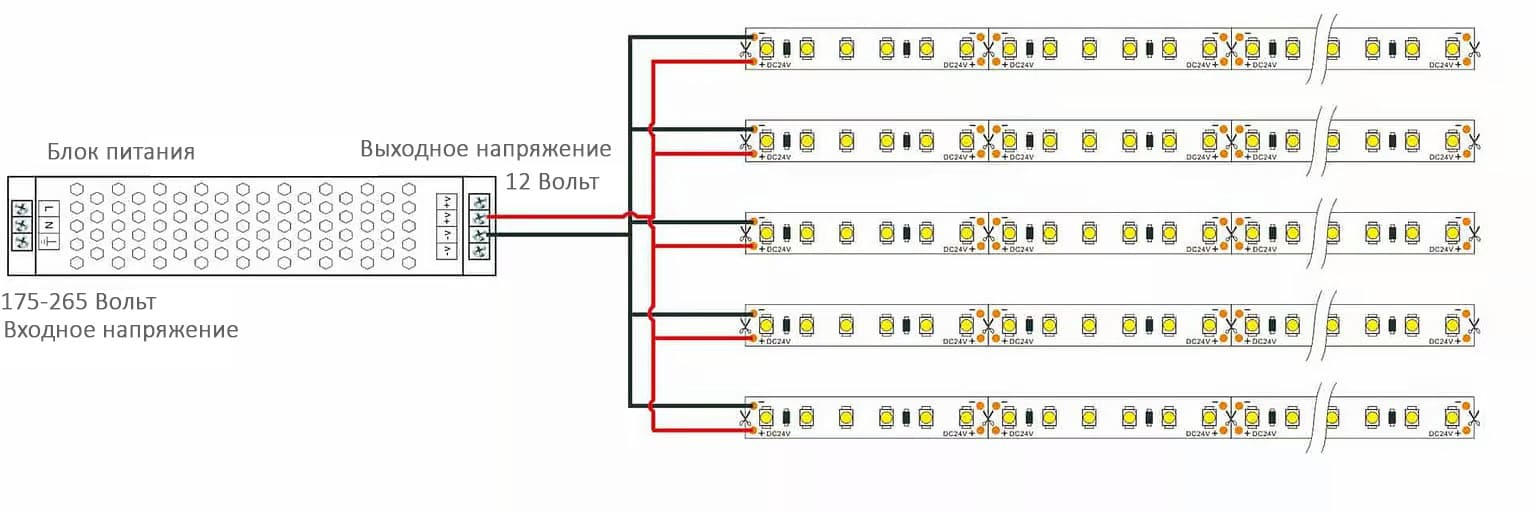

Если вы хотите подключить к одному блоку питания 12V несколько отрезков LED-ленты, однозначно применяйте параллельную схему подключения. Это значит, что все отдельные зоны подсветки подключаются к одному выходу блока питания – как бы образуются «ветви» электрической цепи. Технически такую разветвленную схему собрать чуть сложнее, чем все соединить последовательно. Но параллельному подключению к одному БП нескольких участков LED подсветки нет альтернативы:

✅ Параллельное подключение позволяет каждому участку светодиодной ленты 12 вольт получать стабильное напряжение – именно столько, сколько нужно для корректной работы. Это значит, что яркость свечения во всех зонах будет одинаковой. А если нагрузка распределяется равномерно, то продлевается и срок службы всей системы.

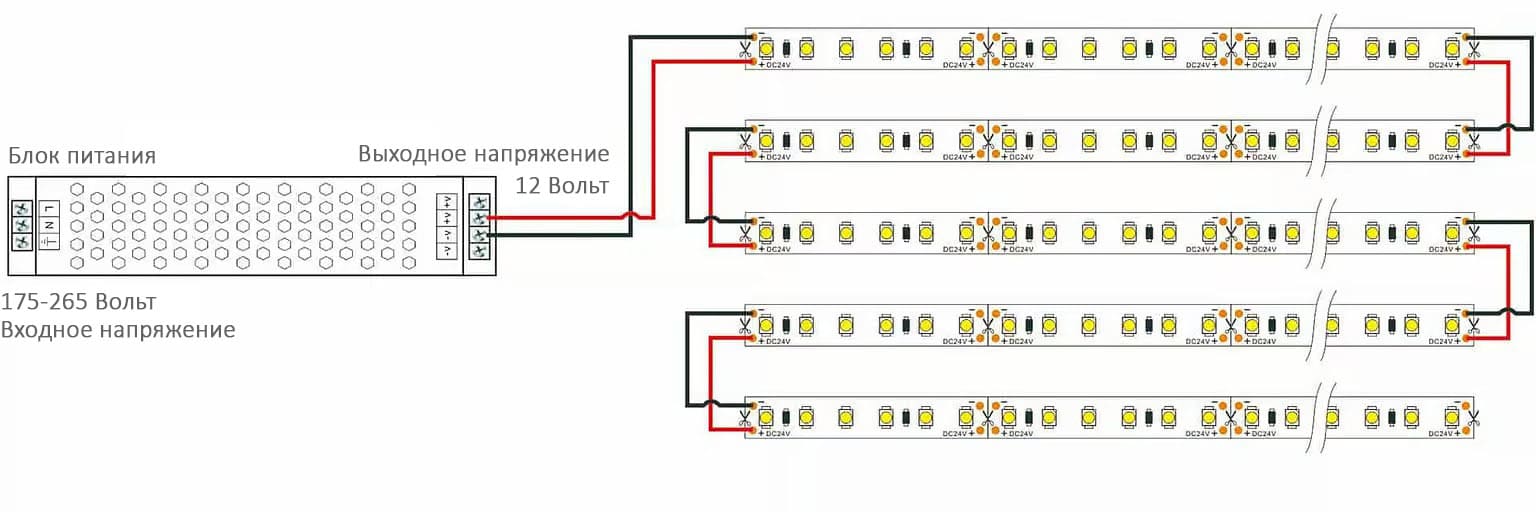

✅ При последовательном подключении напряжение 12V на выходе блока питания делится между участками – отрезки LED-ленты будут светить неравномерно по яркости или не включаются вовсе. Даже если такая система и будет работать, то недолго: вся нагрузка ложится на первый подключенный участок, что приводит к его перегреву и тепловой деградации LED кристаллов. А если в последовательном соединении не работает одно звено цепи – это значит, что выходит из строя и вся система освещения.

Хотя параллельное подключение и обеспечивает стабильные DС 12V для всех подключенных светодиодов, в сложной электрической схеме «просадка» напряжения неизбежна – это на практике не очень хорошо и нужно постараться свести это явление к минимуму.

Потери напряжения и как их избежать

Просадка напряжения на разных участках LED ленты сразу видна по неравномерной яркости свечения – такое часто случается из-за различных потерь в электрической цепи. Чтобы избежать проблем, воспользуйтесь рекомендациями специалистов Лед Стори:

🧵 Используйте кабель подходящего сечения. Чем тоньше и длиннее провод, тем больше потери. Для подключения ЛЕД ленты 12В лучше использовать медные провода сечением от 0,5 мм² до 1,0 мм². Для мощных и/или длинных (более 5 метров) участков используйте провода от 1,0 мм².

🚫 Не тяните одну длинную цепочку – подключайте нагрузку к блоку питания параллельно: к каждой зоне подсветки должна идти отдельная линия электропитания.

✂️Старайтесь делать соединения по возможности короче – и электросопротивление провода будет меньше, и смотрится такое подключение более аккуратно.

Сопротивление в проводах неизбежно, и оно вызывает небольшую потерю напряжения. Также очень серьезные потери могут возникать из-за некачественных контактов подключения, а в местах скрутки проводов может даже случиться короткое замыкание!.

Аксессуары для электромонтажа

На практике используются два вида соединения элементов электроцепи – пайка проводов и использование различных коннекторов. Для параллельного подключения к одному блоку питания нескольких участков LED ленты понадобится собрать довольно разветвленную схему. Это значит, что придется много паять. Но есть и более простой и не менее надежный способ – воспользоваться разветвителями и стандартными коннекторами. Они позволяют аккуратно и удобно организовать параллельное подключение:

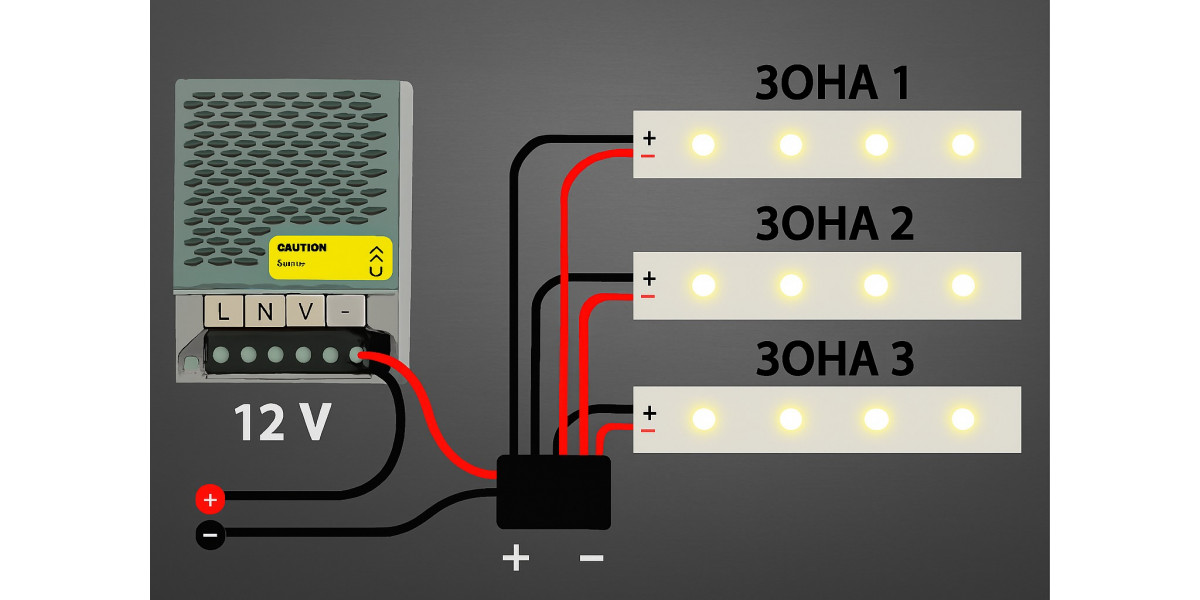

🔌Разветвители (сплиттеры). Готовые Y-образные или на несколько выходов соединители позволяют «разделить» питание на несколько линий – т. е. подключить несколько ЛЕД лент 12В к одному блоку питания.

🧩Клеммники или коннекторы. Унифицированные аксессуары для создания надежного контакта без пайки.

Все вроде просто и понятно, но есть нюанс. Используйте только качественные соединительные элементы, плохой контакт вызывает локальный перегрев и нестабильную работу ленты.

Мощность блока питания

Стабильная работа нескольких участков 12-вольтовой LED ленты, которые подключены к одному блоку питания, во многом зависит от его мощности. При недостаточной мощности БП просто «не потянет» подключенную нагрузку, а при выборе мощности «впритык» может работать некорректно.Специалисты Лед Стори отдельно подчеркнули важность правильного выбора мощности: суммируем мощности всех зон подсветки и прибавляем к этому значению 20-30% «на всякий случай». Например, для суммарной нагрузки 80Вт нужен блок питания 100Вт минимум, тогда просадки напряжения и другие факторы не будут влиять на яркость свечения.Все сказанное выше для наглядности и удобства пользователей мы объединили в таблицу.

Основные правила подключения нескольких зон LED-подсветки к одному блоку питания 12 В

⚙️ Правило	🔎 В чем суть	🎯 Зачем это нужно
Подключать нагрузку параллельно	Каждая зона подсветки подключается к выходу БП 12 В отдельно: «+» к «+», «-» к «-».	Все участки LED ленты получают одинаковые 12 В и светят одинаково ярко.
Учитывать потери напряжения	Чем длиннее провод и выше мощность, тем больше просадка напряжения.	Чтобы не было снижения яркости на дальних участках.
Использовать кабель подходящего сечения	Для подключения мощных и длинных участков LED ленты берут медный провод сечением от 1,0 мм².	Снижение потерь мощности, надежная работа ЛЕД подсветки.
Применять разветвители и коннекторы	Сплиттеры, клеммники, коннекторы используются для соединения проводов без пайки.	Удобный и безопасный монтаж, надежный контакт.

И подводим итог: запитать несколько зон LED-подсветки от одного блока питания 12 В довольно просто, если применять параллельное подключение, правильно подобрать провода и разветвители, а также учесть мощность БП.

Если у вас остались вопросы по данной теме, специалисты LED Story всегда готовы помочь! Обращайтесь к нам за консультацией, и мы подберем идеальное решение для вашего проекта.

19.01.2025 16:11:33

Просмотры: 3232

FAQ (часто задаваемые вопросы)

Какое максимальное количество участков ленты можно подключить к одному блоку?

Количество отрезков не ограничено. Главное, чтобы суммарная мощность всех участков (с учетом запаса 20–30%) не превышала номинал блока питания. Вы можете подключить хоть 2, хоть 10 отдельных линий параллельно, если БП имеет соответствующую мощность, а клеммы позволяют аккуратно зажать все провода.
Можно ли подключать к одному БП ленты разной длины или мощности?

Да, можно. При параллельном подключении каждая «ветка» независима. Вы можете одновременно подключить к одному блоку 2 метра мощной ленты для рабочей поверхности кухни и 5 метров более слабой ленты для декоративной ниши. Главное, чтобы все эти ленты были рассчитаны на одинаковое напряжение – 12 Вольт.
Что делать, если провода от разных зон не помещаются в одну клемму блока питания?

Не пытайтесь силой затолкать несколько толстых проводов в одно гнездо БП – это приведет к плохому контакту и искрению. Используйте внешние магистральные клеммники (например, проходные клеммы Wago) или специальные распределительные шины (кросс-модули). От блока питания выводится один толстый кабель к клеммнику, а из него ток распределяется на все остальные зоны.
Как управлять светом (включать/выключать), если блок один, а зоны разные?

Если вы хотите, чтобы каждая зона включалась отдельно, выключатели или димеры следует ставить после блока питания (в разрыв низковольтной линии 12В каждой ленты), а не перед ним (на линию 220В). Если поставить один выключатель на 220В перед блоком, все зоны подсветки будут включаться и выключаться одновременно.
На каком максимальном расстоянии от блока питания можно размещать ленты?

Желательно, чтобы длина провода от БП до самой отдаленной ленты не превышала 7-10 метров. Если расстояние больше, даже при параллельном подключении начнется критическое падение напряжения из-за сопротивления самого кабеля. В таких случаях приходится либо существенно увеличивать сечение проволоки (до 2,5 мм²), либо переносить блок питания поближе к центру всей системы освещения.
Можно ли подключить к одному блоку питания 12В одновременно и белую и цветную (RGB) ленту?

Да, это возможно, но с важным условием: обе ленты обязательно должны быть рассчитаны на напряжение 12 Вольт. При этом схема подключения разделяется: белая лента идет от блока питания напрямую (или через свой выключатель/димер), а цветная лента RGB подключается к тому же блоку через специальный RGB-контроллер. Главное – учесть потребление и лент, и самого контролера при расчете общей мощности БП
Что делать, если мощный блок питания шумит или пищит под нагрузкой нескольких зон?

Блоки питания высокой мощности (особенно в перфорированных металлических корпусах) могут выдавать едва заметный высокочастотный писк из-за работы трансформатора или шума вентилятора охлаждения (кулера). Если блок планируется разместить вблизи зоны отдыха или спальни, лучше вместо одного ультрамощного блока с активным охлаждением (вентилятором) использовать два или три менее мощных герметичных блока в пластиковых или алюминиевых корпусах – они полностью бесшумны, поскольку охлаждаются пассивно.
Если один из участков ленты начнет мигать или гаснуть, как это повлияет на другие участки?

Благодаря параллельному подключению каждая ветвь работает автономно. Если на одном участке поврежден диод или отойдет контакт, все остальные зоны подсветки (например, на мебели или в нишах) продолжат светить в штатном режиме с той же яркостью. Это упрощает поиск и ремонт неисправного отрезка.
Можно ли использовать один общий выключатель с подсветкой на стене перед блоком питания?

Использовать настенные выключатели с LED- или неоновой подсветкой на линии 220В перед блоком питания не рекомендуется. Из-за слабого тока, проходящего через индикатор выключателя, конденсаторы внутри БП могут постоянно подзаряжаться. Это приводит к тому, что подключенные светодиодные ленты начинают периодически мигать или слабо светиться даже тогда, когда свет официально выключен. Для корректной работы лучше выбирать обычные выключатели без световых индикаторов.
