Как подключить LED светильник

Со светом все всегда кажется простым. Два провода. Выключатель. Светящаяся лампочка. Но когда доходит до реального монтажа, появляются нюансы. Особенно если речь о современном светодиодном освещении. Здесь уже не просто "подключил и забыл". Есть драйверы, блоки питания, разные типы монтажа. И если честно, большинство ошибок происходит именно из-за того, что люди не разобрались в мелочах.

Так что давай спокойно разберемся, как подключить LED светильник правильно, без лишнего риска и без переработок через неделю.

Главное правило безопасности: все работы выполняются на обесточенной линии. Если вы не уверены в состоянии проводки или это коммерческое помещение, привлеките квалифицированного электрика.

Как правильно подключить LED светильник: гайд для самого широкого круга пользователей

Светодиодное освещение сегодня используется практически везде: дома и в офисах, кафе/магазинах, небольших мастерских и на производстве. Популярность светодиодных технологий не случайна: потребители оценили энергоэффективность, экономичность и надежность LED приборов освещения. Однако, после покупки лед светильника возникает закономерный вопрос - как подключить освещение правильно и безопасно.

Хорошая новость: в большинстве случаев для этого не нужно вызывать электрика. Подключить светодиодную люстру дома или на работе, установить светильник в потолок Armstrong вы можете вполне самостоятельно. Достаточно соблюдать правила электробезопасности и действовать по простой и понятной инструкции.

Вот об этом сейчас и поговорим. Разберем самые распространенные ситуации с ЛЕД приборами освещения: как подключить лампу к 220 В (общие правила), рассмотрим возможные варианты подключения LED люстры с двумя и тремя проводами, а также особенности установки/подключения светильников под Армстронг в офисе или магазине. Получился небольшой гайд по установке/подключению LED освещения. С этой статьей будет полезно ознакомиться всем - рано или поздно информация о подключении диодных светильников обязательно понадобится!

Как подключить лампу: базовые положения

Главным компонентом любого LED прибора освещения являются световыделяющие кристаллы именно они генерируют световые лучи. Светодиоды питаются низким напряжением постоянного тока. Отдельный кристалл работает от 2-3 В, а в светильниках их собирают в цепочки, которым нужны 12 В, 24 В или более высокие значения, в зависимости от конструкции. Сеть 220 В/50 Гц для них не подходит, поэтому между сетью и светодиодами стоит драйвер: он преобразует переменное напряжение в стабильный постоянный ток нужных параметров. Как тогда ЛЕД прибор освещения подключить к сети 220V/50Hz без вреда для самих LED ламп?

Непосредственно – никак. Только с использованием специального драйвера. Драйвер есть в любом светильнике, но расположен он по-разному. В люстрах, панелях и большинстве ламп он встроен в корпус, и подключать нужно только 220 В. В точечных светильниках и лентах драйвер часто выносной: это отдельный блок, к которому сначала подключают 220 В, а от него питание идет на светильник. Перед монтажом проверьте в паспорте, какой вариант в вашей модели.

Вам остается лишь подключить питание к светильнику. В упрощенном виде стандартная схема подключения LED прибора освещения к сети выглядит так:

Но и в этой простой стандартной схеме возможны варианты - все зависит от способа подключения ЛЕД лампы к сети 220 В:

• Непосредственно к DIN-рейке распределительного щитка (через клемму).
• Через автомат или обычный выключатель.
• Просто подключаем вилку к розетке.

Вариант «на скрутках с изолентой» даже не обсуждается. Это сомнительная экономия времени и средств. А также лучший способ организовать КЗ, повредить ваше устройство или даже устроить пожар. В системе освещения выключатель той или иной конструкции нужен обязательно.

Проводка бытовой сети 220В обычно имеет 2 провода – «ноль» и «фаза». У светильников ЛЕД может быть и 3 провода на выходе, но это о другом (2 группы светодиодов в люстре и их можно включать независимо). Рассмотрим базовый двухпроводный вариант - разберемся, как подключить светодиодный светильник с двумя проводами своими руками. Важно быть максимально внимательным и соблюдать правила:

1. Всегда выключайте питание. Перед тем, как подключить светодиодную лампу с двумя проводами, необходимо выключить автомат в электрощите и с помощью индикаторной отвертки убедиться, что напряжения нет – линия обесточена. Это базовое правило электробезопасности!
2. Определите фазу и ноль. В стандартной проводке фаза (L) идет через выключатель, ноль (N) подается непосредственно на светильник. Это важно потому, что правильная схема подключения лампочек предусматривает разрыв именно фазного провода.
3. Для прямого подключения к щитку лучше всего подходят клеммники и клеммные колодки. Для быстрого и безопасного монтажа люстр в быту идеальным выбором являются самозажимные клеммы (например, типа Wago). Они позволяют надежно соединить медный провод светильника с алюминиевой или медной проводкой потолка без каких-либо инструментов - достаточно просто поднять рычаг, завести зачищенный провод и зафиксировать его.

   ⚠️ Важно: Если в вашем доме старая алюминиевая проводка, никогда не соединяйте медные провода светильника с алюминиевыми напрямую (скруткой)! Эти металлы образуют гальваническую пару, быстро окисляются, что приводит к отгоранию контактов или пожару. Для алюминиевой проводки используйте только клеммы, на которых производитель прямо указал пригодность для алюминия (маркировка Al/Cu, обычно с контактной пастой). Универсальные клеммы, в частности Wago 221 и 222, рассчитаны на медные жилы, и алюминий в них не подходит. Медную и алюминиевую жилу никогда не соединяют скруткой.

4. Учитывайте мощность линии. Если подключается несколько светильников, проверьте мощность проводки + используйте кабель сечением не менее 1,5 мм².

Это вся основа. А теперь рассмотрим варианты подключения светильников LED. Начнем, понятно, с самого простого случая – подключения одной светодиодной лампы к бытовой сети.

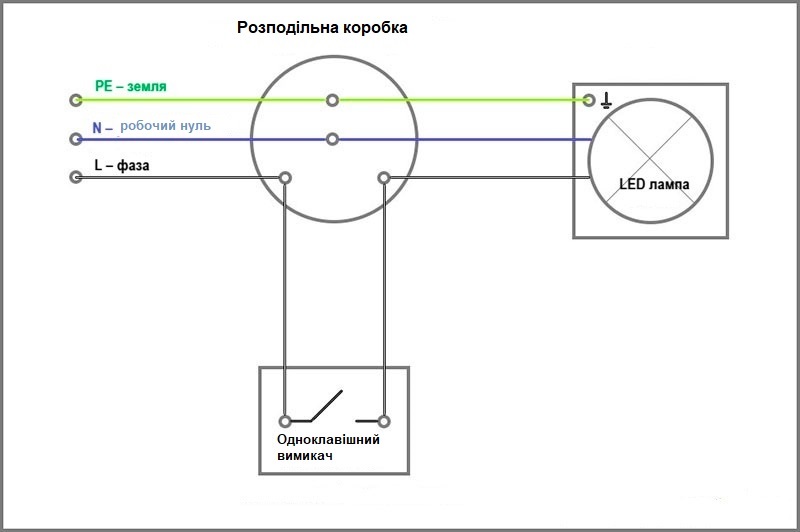

Схема подключения LED лампы к сети 220 В через однополюсный выключатель.

Это классическая схема подключения лампочки. Как вариант, вместо одноклавишного выключателя в цепи может быть прямое соединение на клеммах, стоять автомат или переключатель ON/OFF.

Обозначения проводов/контактов на схеме соответствуют международным. Также на схеме используется общепринятая цветовая маркировка проводников:

Цветовая маркировка проводников соблюдается и на практике. В реальной жизни провод РЕ «земля» имеет изоляционный слой в желто-зеленую полоску – его никак не перепутаешь с синим «нулем» или коричневой «фазой»!

Данной схемой подключения лампочек можно воспользоваться и для варианта "несколько LED ламп на одном проводе". Но здесь есть ограничения по суммарной мощности подключенной нагрузки. Да и в любом случае при подключении осветительных ЛЕД устройств нужно оставлять 20-30% запаса мощности - иначе система не сможет работать стабильно.

Чтобы осветительная система работала «как надо», схемы подключения светодиодных ламп к сети нужно выбирать в соответствии с параметрами подключаемой нагрузки, конструкцией LED светильника и т. д.

Правила подключения LED осветительных устройств рассмотрим на конкретных примерах.

Как подключить светодиодную люстру своими руками

В квартирах и частных домах, в кафе и ресторанах, в отелях и офисах все чаще используются светодиодные люстры. Промышленность выпускает этот тип LED светильников в самом широком ассортименте – можно выбрать под любую обстановку и любой бюджет. Крепежные компоненты обычно входят в комплектацию ЛЕД светильника. Установка люстры в техническом плане не требует специальных навыков и каких-либо особых инструментов. Проблемы чаще всего возникают при подключении люстры к сети.

С потолка обычно выходят два провода сети 220В – к ним и нужно подключить вашу LED люстру. Чаще всего встречаются два варианта исполнения светодиодных люстр - с двумя или с тремя проводами подключения. И хорошо, если на стадии «распаковки» у вас окажется светильник на два провода. Вопросы обычно возникают, когда нужно сделать подключение люстры на 3 провода. На самом деле в этом тоже нет ничего сложного. Для простоты понимания рассмотрим возможные случаи подключения диодных люстр отдельно.

Как подключить люстру на два провода

Это самый простой вариант подключения люстры. Из потолка также выходят два провода (фаза и ноль) и вам остается только правильно их соединить. Последовательность  действий – стандартная для подключения любого электроприбора к силовой сети:

• Шаг 1: Отключить питание на щитке. Это обязательно!
• Шаг 2: Зачистить концы всех проводов.
• Шаг 3: Подключить правильно: фазу потолка (провод с коричневой изоляцией) – к фазовому проводу люстры, синий «ноль» потолка – ко второму проводу светильника.
• Шаг 4: Зафиксировать соединение клеммами (желательно).
• Шаг 5: Установить люстру и закрепить на монтажной планке.
• Шаг 6: Включить питание и проверить работу.

Это самый простой случай подключения светодиодной люстры к сети – ошибиться практически невозможно.

Как подключить люстру с 3 проводами на 2 провода

Многие современные светильники общего света имеют три провода для подключения к бытовой сети. Как подключить люстру на три провода к двум выходам 220В - никакой «загадки» здесь нет.

Три провода в люстре означают ноль (N) и две отдельные линии фазы (L1 и L2). Каждая линия питает свою группу светодиодов. Существует два варианта подключения, в зависимости от того, что выходит из потолка.

Вариант А. Двухклавишный выключатель (из потолка три жилы: N, L1, L2).

1. Выключите автомат и проверьте отсутствие напряжения.
2. Ноль люстры подключите к нулю сети (синий).
3. L1 люстры подключите к первой жиле фазы из потолка, L2 ко второй.
4. Первая клавиша включает одну группу света, вторая другую, обе вместе дают полную яркость.

Вариант Б. Одноклавишный выключатель (из потолка две жилы: L и N).

1. Выключите автомат и проверьте отсутствие напряжения.
2. Соедините L1 и L2 люстры между собой и подключите к фазе потолка.
3. Ноль люстры подключите к нулю сети.
4. Люстра будет включаться полностью одним щелчком.

При такой схеме подключения ваша люстра будет включаться полностью «в один клик». Как вариант нажатием кнопки на однополюсном выключателе, переключением тумблера, включением кнопки или даже с помощью штепсельной вилки.

Как подключить ЛЕД люстру с пультом

Многих потребителей уже не устраивают кнопочные выключатели: чтобы включить/выключить потолочную люстру, нужно подойти к выключателю и нажать на кнопку. А это не всегда удобно (особенно в спальне). Проблема решается использованием дистанционного управления светом. Многие современные LED светильники комплектуются пультом ДУ. Электрическая «начинка» такой ЛЕД люстры несколько сложнее: кроме драйвера и светодиодов схема содержит контроллер с соответствующим модулем (ИК, вайфай или связь по радио).

Вас это может удивить, но схема подключения очень простая. Нужно лишь подключить два провода из потолка к блоку управления люстры. Важно не перепутать фазу и ноль: выключатель должен разрывать именно фазу. На блоке управления люстры с пультом соединяйте жилы с соответствующими клеммами L и N. Полярность (+/−) касается только низковольтной стороны: выхода драйвера, LED-лент и модулей постоянного тока.

На этом все. Режимами внутри люстры управляет пульт. Контроллер распределяет питание между группами светодиодов, а не вы вручную переключаете контакты электропроводки.

Вывод: Мы рассмотрели подключение различных вариантов LED люстры. Эти принципы можно смело использовать, если для разных ЛЕД светильников вам понадобится найти схемы подключения светодиодных ламп к бытовой сети.

Как подключить точечный LED светильник (спот) в гипсокартон или натяжной потолок

Точечные светильники (даунлайты) - самый популярный вариант для зонального освещения дома. Чаще всего они работают от выносного драйвера (небольшой пластиковой коробочки, которая идет в комплекте).

• Шаг 1: Сначала подключаем питание 220 В к входным контактам драйвера (мы уже знаем: фазу L - через выключатель, ноль N - напрямую). Для соединения используем компактные клеммники, которые затем легко спрятать в межпотолочное пространство.
• Шаг 2: Выходной кабель от драйвера подключаем к самому светильнику с помощью специального штекера-коннектора (идет в комплекте, перепутать там что-то невозможно).
• Шаг 3: Аккуратно отгибаем вверх пружинные лапки светильника, заводим его в монтажное отверстие и отпускаем. Пружины надежно прижмут корпус к потолку.

Подключение LED светильника Армстронг

Потолки типа Armstrong чаще всего используются в магазинах и торговых центрах, офисах и медицинских учреждениях. Практика показывает, что лампы Армстронг – один из самых популярных видов коммерческого освещения. LED светильники Armstrong имеют высокую энергоэффективность, дают качественный яркий свет, отличаются простой установкой, выглядят лаконично и современно.

Технически, светильник армстронг – это светодиодная панель с размерами под стандартную потолочную плитку пористого подвесного потолка. LED панели Armstrong чаще всего имеют размер 600х600 мм – поэтому сам процесс установки лампы Армстронг занимает буквально несколько минут. Процесс установки с подключением выполняют в таком порядке:

• Шаг 1: Снять одну плитку подвесного потолка.
• Шаг 2: Подвести питание 220 В.
• Шаг 3: Подключить светильник Армстронг: «фазу» – к проводу сети L, а «ноль» – к сетевому N-проводу. По факту это вы подключаете встроенный в LED панель драйвер. Если драйвер выносной, питание 220 В подается на его вход (L и N), а светильник подключается к выходу драйвера с соблюдением полярности (+/−).
• Шаг 4: Установить подключенную ЛЕД панель в ячейку подвесного потолка Armstrong – просто уложить в каркас.

В некоторых случаях совместно с ЛЕД панелями Армстронг используются линейные LED светильники – современный аналог люминесцентных трубок. С их установкой проблем никаких быть не должно – для светодиодной лампы длинное подключение выполняется по стандартной схеме.

Подводим итоги и делаем выводы

Подключение LED светильников на практике намного проще, чем кажется. Для большинства осветительных приборов используется одинаковый принцип подключения: нет принципиальной разницы, собираетесь ли вы подключить ЛЕД лампу рабочего света, установить панельный LED светильник в Армстронг. И как подключить люстру на 2 или 3 провода – тоже не вопрос. Для любого случая установки/подключения диодного светильника порядок действий выглядит так:

• Отключить питание. Чтобы не рисковать, отключайте сразу на щитке или входном автомате.
• Определить фазу и ноль. Провод определяют по цвету изоляции, нагрузка (например, лампа армстронг) на входе светильника обычно имеет маркировку контактов.
• Подключить провода светильника к сети. Еще раз проверить правильность подключения L и N!
• Зафиксировать соединение клеммами.
• Закрепить светильник LED.
• Проверить работу.

Используя этот стандартный алгоритм, можно без проблем подключить любые конструкции LED люстры у себя дома, а на работе - установить в потолок светодиодные лампы для Армстронг. Если вы планируете установить «с нуля» или обновить уже имеющееся освещение, важно выбирать качественные светодиодные светильники и комплектующие.
