Блок питания 24 вольт

Коротко. Блок питания 24 вольта преобразует сетевое напряжение 220 В переменного тока в стабилизированные 24 В постоянного тока. Он питает LED-ленты, модули и другую нагрузку с номинальным напряжением 24 В DC. Для длинных линий 24 В выгоднее 12 В: при одинаковой мощности ток вдвое меньше, а потери в проводах в четыре раза меньше. Выбор сводится к четырем вопросам: какая нужна степень защиты (IP), будет ли диммирование, есть ли в месте монтажа теплоотвод и выдержит ли линия пусковой ток.

Что такое блок питания 24 вольта и как он работает

Блок питания 24 вольта для светодиодного освещения является источником напряжения (Constant Voltage, CV). Он поддерживает на выходе 24 В DC, а ток задает нагрузка. Тем он отличается от LED-драйвера со стабилизацией тока (Constant Current), который используют для светильников с заявленным рабочим током (350 мА, 700 мА и т. д.). Лента 24 В имеет собственные токоограничивающие резисторы, поэтому ее питают именно источником напряжения.

Обозначение «блок питания 220 24» расшифровывается так:

• Вход: сеть 220 В AC. В большинстве качественных моделей рабочий диапазон составляет примерно 170–264 В, в универсальных еще шире.
• Выход: 24 В DC. Большинство БП имеет подстроечный потенциометр примерно ±10 %.
• Конструкция: импульсный преобразователь с трансформатором, который гальванически разделяет вход и выход. Благодаря этому выход относится к безопасному сверхнизкому напряжению (SELV).

Почему 24 В, а не 12 В

Ленты на 12 В и 24 В не взаимозаменяемы. Лента 24 В от блока 12 В будет светить тускло или не запустится. Лента 12 В от блока 24 В быстро выйдет из строя.

На какие параметры блока питания смотреть

• Тип выхода: стабилизированное напряжение (CV), а не ток.
• Защиты: от короткого замыкания (SCP), перегрузки (OCP/OLP), перенапряжения (OVP) и перегрева (OTP). Уточните режим восстановления: автоматический или с повторным включением.
• КПД: у качественных блоков обычно 85–93 %. Чем он выше, тем меньше тепла выделяет блок.
• PFC: для мощных блоков важен корректор коэффициента мощности, который снижает искажения сети.
• Уровень пульсаций и шума: критичен, если лента диммируется.
• Степень защиты: IP20, IP44 или IP67.
• Температурный диапазон и снижение мощности (derating): смотрите на график в datasheet, потому что при высокой температуре допустимая нагрузка падает.

Типы корпусов и сферы применения

Для скрытого монтажа подойдет блок питания на 24 в в тонком алюминиевом корпусе. Он должен контактировать с металлической поверхностью, которая работает как радиатор.

Три типичные причины сбоев при работе блока питания 24 вольта

1. Писк при ШИМ-диммировании. Звук возникает, когда пульсации тока на частоте ШИМ попадают в слышимый диапазон и возбуждают дроссель, трансформатор или конденсаторы блока. Усиливает эффект работа при очень малой нагрузке. Что помогает:

• повысить частоту ШИМ контроллера, по возможности за пределы слышимого диапазона;
• диммировать со стороны 24 В, то есть ставить контроллер между блоком и лентой;
• выбрать блок в компаунде с низким уровнем пульсаций или блок, заявленный для диммирования.

DALI, 0–10 В и Triac являются протоколами управления диммируемыми блоками. Для стандартных CV-лент на 24 В обычно используют ШИМ-контроллер после блока.

2. Пусковые токи. В момент включения заряжаются входные электролитические конденсаторы. Кратковременный пусковой ток может в десятки раз превышать номинальный входной ток. Если на один автомат, например B16, повесить несколько мощных блоков, он будет срабатывать при каждом включении. Решение:

• разделить блоки на несколько линий;
• применить автомат с характеристикой C: он более толерантен к пусковым токам;
• использовать блоки со встроенным ограничителем пускового тока (NTC) или включать их последовательно с задержкой.

Каждый блок питания 220 24 имеет эти параметры в спецификации, поэтому проверьте их до монтажа.

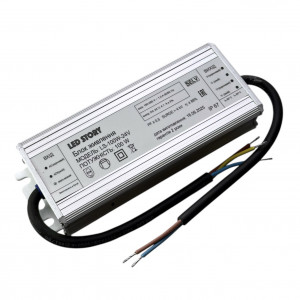

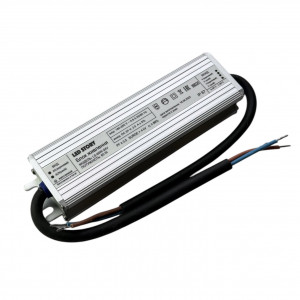

3. Перегрев в закрытых нишах. Перфорированный IP20 отводит тепло конвекцией, поэтому в гипсокартонной нише без вентиляции он перегревается. Герметичный блок отдает тепло преимущественно через корпус, поэтому ему нужен тепловой контакт с металлом или свободный объем воздуха. По эмпирическому правилу, каждые лишние 10 °C примерно вдвое сокращают ресурс электролитических конденсаторов. Не нагружайте блок до полного номинального значения, оставляйте запас мощности. Как его определить, читайте в статье «Расчет блока питания для лед ленты».

Основные правила подключения

1. Сеть 220 В подключают к входам L, N и PE. Металлический корпус класса I обязательно заземляют.
2. Выход V+ и V− соединяют с лентой, соблюдая полярность.
3. Длинные ленты питают параллельно из нескольких точек, а не проводят ток последовательно через всю длину.
4. Два блока не соединяют параллельно на один участок ленты. Лучше разделить ленту на участки с отдельным блоком на каждый.
5. Блок следует расположить так, чтобы к нему был доступ для обслуживания.
6. Работы с сетью 220 В выполняет квалифицированный электрик.
