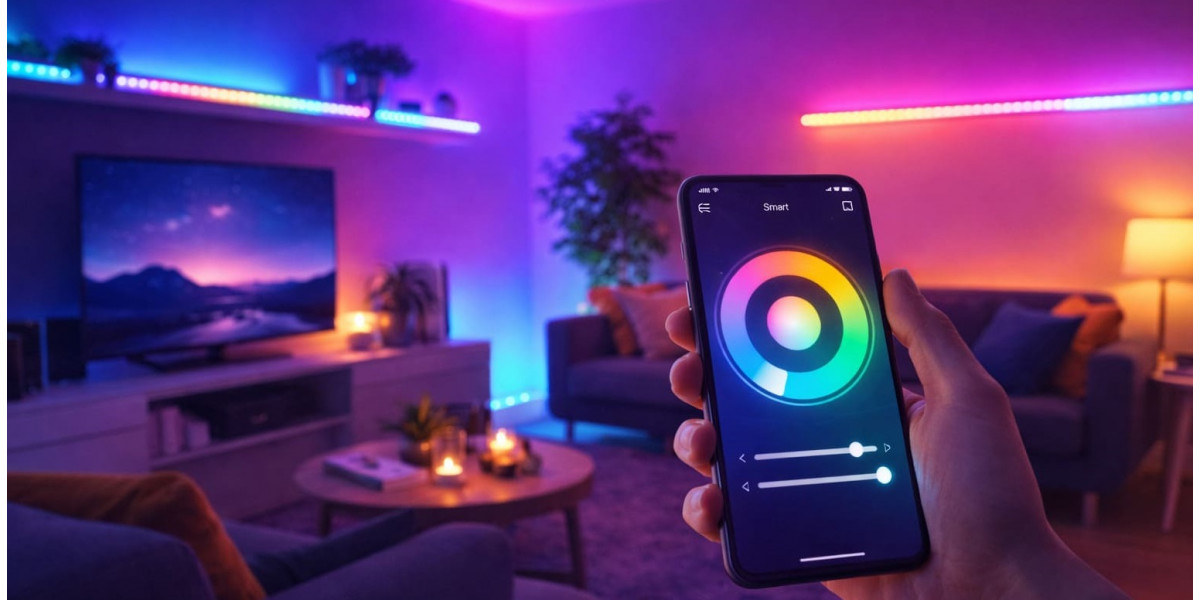

Управление светодиодной лентой с телефона – как на практике реализовать такую ​​полезную опцию

Светодиодные технологии быстро развиваются, и это буквально радует широкий круг потребителей. В ходе этой эволюции даже такая привычная LED лента приобрела новые полезные свойства – стало возможным даже управление светодиодной лентой с телефона! Процесс совсем несложный: без отдельного пульта и сложных настроек можно регулировать яркость и выбирать оттенки, настраивать сценарии свечения – и все это можно сделать со смартфона. А что для этого нужно, как правильно подключиться и как управлять светодиодной лентой с телефона, мы сейчас и разберем.

Управление светодиодной лентой с телефона: как это работает

Для понимания принципа управления телефоном LED лентой достаточно понимать принцип действия данной системы. Здесь нет ничего сложного – нужно уметь пользоваться смартфоном, а базовых знаний электротехники (школьный курс) будет вполне достаточно. Если коротко, процесс управления свечением ЛЕД ленты можно описать так:

1. Есть телефон с установленным ПО (программы для светодиодной ленты из Google Play для андроид или из App Store для «яблочной» техники) – его мы фактически будем использовать вместо пульта дистанционного управления.
2. Для связи с осветительной системой применяем сигнал от смартфона, который по Wi-Fi или Bluetooth поступает на контроллер.
3. Под воздействием сигнала контроллер распределяет питание по каналам: например, для управления РГБ лентой через телефон – «R», «G» и «B» соответственно.
4. Изменение напряжения на каждом из каналов LED tape влечет за собой изменение яркости свечения.

В этой схеме (управление свечением ЛЕД ленты из телефона) главным связующим звеном является контроллер – это «мозг» системы. Именно контроллер принимает команды от смартфона и методом ШИМ (широтно-импульсной модуляции) регулирует яркость свечения led кристаллов. Выходит, что без контролера организовать полноценное управление светодиодной лентой со смартфона просто не получится!

Рассмотрим более подробно, как подключить ЛЕД ленту к телефону правильно, чтобы все вышло с первого раза.

Подготовительный этап

Лучше всего будет, если для подключения LED ленты к телефону вы все подготовите сразу: так вы не только сэкономите нервы и время, но избежите лишних затрат. Программу для управления лентой со смартфона вы, конечно, загружаете бесплатно, но вам обязательно понадобится подходящий контроллер – его нужно еще правильно выбрать.

Выбираем контроллер для управления LED лентой со смартфона

Сигнал от телефона контроллер может получать через Bluetooth или Wi-Fi (тип связи указан в маркировке контроллера). Также при выборе контроллера ориентируемся на условия применения, удобство использования и другие факторы. Мы проконсультировались со специалистами и критерии выбора типа контроллера собрали в одну таблицу.

Сравнительная таблица: Bluetooth vs Wi-Fi

Выбираем программу на телефон

Здесь все гораздо проще. Программное обеспечение зависит от операционной системы вашего смартфона:

• Для телефонов на Android (Samsung, Xiaomi) приложения загружаете на Google Play (официальный магазин).
• Для «яблочных» айфонов на iOS программы выбираете на App Store.

У большинства приложений есть версии на обе «ОСи»: для любого смартфона можно бесплатно скачать соответствующую программу – Smart Life, Surplif (актуально для системы «умный дом») и т.д.

Параметры LED ленты

Не забываем и о самой светодиодной ленте: ее параметры должны соответствовать контроллеру – иначе LED strip просто не сможет понять сигнал и не будет нормально работать. На что еще нужно обратить внимание:

• Рабочее напряжение. Нелишне будет проверить/убедиться, что в вашей схеме блок питания и контроллер соответствуют LED ленте – тоже рассчитаны на рабочее напряжение 12V или 24V.
• Мощность. Убедитесь, что выбранный контроллер имеет запас нагрузки 20-30%. Мощность погрузки вычисляем по формуле: Мощность ленты (Вт/м) × длина (м) = общая мощность (Вт).
• Ток на канал (Ампер). Это важно для RGB лент и контроллеров. Если нагрузка превышена: контроллер нагревается, лента работает нестабильно и быстро выходит из строя.

Также при монтаже LED ленты старайтесь избегать профилей из металла – по крайней мере, проконтролируйте, чтобы металл не перекрывал путь прохождению сигнала от телефона к контроллеру.

Как подключить светодиодную ленту к телефону: пошаговая инструкция

Программа на телефон установлена, электрическая схема собрана – вроде бы, все готово. Пора подключать. Для полной уверенности мы проконсультировались у специалистов Led-Story, як правильно подключиться к светодиодной ленте с телефона. Эти рекомендации собрали в пошаговую инструкцию.

1. Проверка соединений и комплектующих

Перед первым подключением ленты к сети убедитесь, что компоненты электрической схемы выбрали правильно, а также вы правильно все подключили:

• Контроллер соответствует типу используемой led ленты. Название необходимой программы (приложения для телефона) или QR-код для ее загрузки указано в техпаспорте контроллера и/или на корпусе устройства управления
• Подключения R, G, B каналов совпадают – и на клеммах контроллера, и на контактах самой ленты.
• В электрической цепи нет оголенных проводов и незаизолированных контактов.
• Блок питания установлен с запасом по нагрузке.

Частое заблуждение новичков – подключение на скрутках, без изоляции. Проблемы можно легко избежать, если использовать готовые средства для монтажа – соединительные провода с коннекторами, специальные клеммы и колодки подключения. Так будет и быстрее, и надежнее.

2. Первичный запуск

После подачи питания лента начинает мигать – это означает, что Wi-Fi/Bluetooth контроллер входит в режим поиска входного сигнала. Если этого не произошло, найдите на контроллере кнопку Reset (сброс) и удерживайте 5–10 секунд для сброса задания и перезапуска системы.

Далее следует настроить связь между источником сигнала (телефоном) и приемником (контроллером).

3. Настройка программы для светодиодной ленты

Для пользователей смартфонов этот пункт не составляет труда: создание пары «телефон»/«LED лента» выполняем по стандартному алгоритму. Если вы хоть раз подключали к телефону, например, наушники, правила эти для вас хорошо известныі. Рассмотрим как подключить светодиодную ленту к телефону на примере популярной программы Smart Life (более 10 млн загрузок):

• Активируем контроллер (с этого начинаем). Нужно щелкнуть с удержанием в течение 5 секунд кнопку «Match» или дважды нажать ON/OFF (зависит от модели контроллера). В результате на корпусе светится индикатор – это означает, что контроллер перешел в режим сопряжения.
• Заходим на телефон в приложение Smart Life. Находим опцию «Добавить устройство» и выбираем нужный вариант – «Осветление» и «Источник света (Wi-Fi)». Затем нужно выбрать сеть (ввести частоту 2,5 ГГц, название сети и пароль) и снова в течение 5 сек удерживать кнопку Match (такие указания программы). Как следствие, индикатор контроллера должен начать светиться ровным светом (перестает мигать), а на экране смартфона появится новое устройство.
• Добавляем устройство. Нужно кликнуть на "+" и выбрать "Завершить". Все – контроллер добавлен. Вопрос «как подключить лед ленту к телефону» решен! При добавлении в программу каждого нового контроллера специалисты советуют сразу переименовать устройство, чтобы в будущем не путаться. Как вариант, указать комнату и зону освещения – например, «Подсветка натяжного потолка в гостиной».
• Управление LED лентой с телефона. После выбора устройства программа запросит у вас доступ к управлению. Подтвердив разрешения, вы получаете возможность с экрана смартфона управлять работой светодиодной ленты – включать/выключать ее, выбирать цвет свечения, настраивать яркость, изменять режимы и сценарий свечения.

При подключении нескольких осветительных LED систем в приложении Smart Life у вас есть возможность сразу назначить комнату, создать группу светильников, настроить расписание включения/выключения каждой группы. Без подключения управления со смартфона для каждой LED ленты вам потребовался бы отдельный пульт ДУ. Теперь же вопрос как управлять светодиодной лентой без пульта решается установкой контроллера нового поколения.
