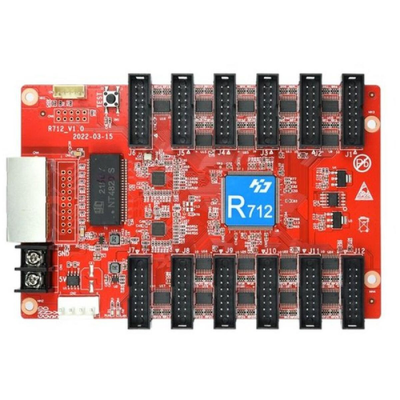

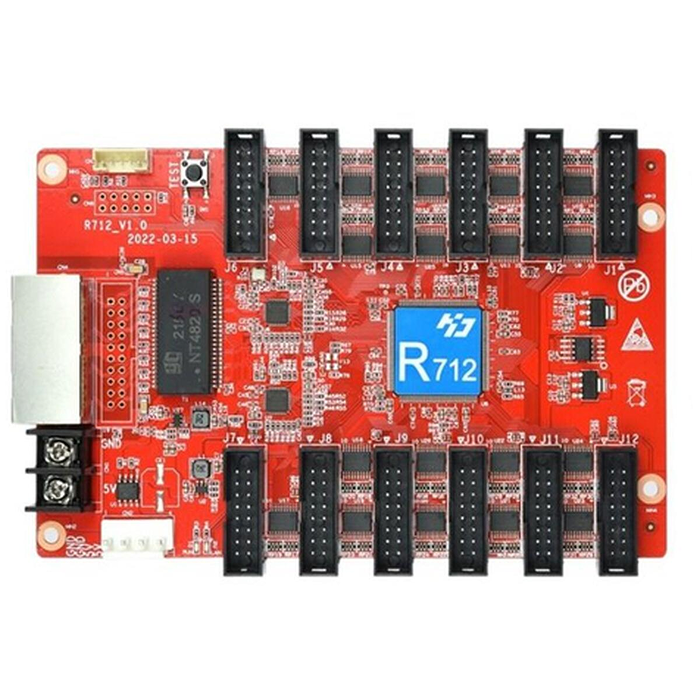

Приймальна карта HD-R712 призначена для підключення повнокольорових LED-дісплеїв і прийому сигналу для відтворення зображень на них. Карта отримує сигнал через Ethernet-кабель від передавальної карти та передає його безпосередньо на LED-модулі.

HD-R712 оснащена 12 вбудованими портами HUB75E, що дозволяє підключати модулі без додаткових адаптерів. Карта сумісна як із звичайними драйверами (conventional IC), так і з PWM-чіпами, тож підходить для різних типів модулів (DIP, SMD, RGB). Передача сигналу відбувається через гігабітний Ethernet-порт (2 порти), використовуючи мережеві кабелі Super Cat5 чи Cat6 на відстань до 80 метрів. Карта може працювати в широкому температурному діапазоні від -40°C до +80°C, що забезпечує її надійність і довговічність.

HD-R712 підтримує від 256 до 65536 рівнів градації сірого, що дозволяє досягти глибоких кольорів і плавних переходів навіть на великоформатних екранах.

Карта має широкий діапазон режимів сканування - від статичного до 1/128, а також має функції snapshot і налаштування порожніх пікселів (empty point settings). Працює як із синхронними, так і з асинхронними системами керування, включаючи двомодові бокси, асинхронні та синхронні відправні карти, а також відеопроцесори серії VP. Підтримується каскадне підключення кількох карт у довільному порядку з високою точністю синхронізації.

Карта HD-R712 підтримує наступні функції:

• Смарт-налаштування: просте налаштування відображення, що дозволяє налаштовувати маршрутизацію екрана та компонування блоків.
• Тестування екрану: вбудована функція тестування екрану для перевірки рівномірності яскравості та площині модуля дисплея.

Рекомендована завантажувальна здатність карти:

• Для звичайних чіпів: 128×1024 пікселів.
• Для PWM-чіпів: 256×1024 пікселів.

Максимальна завантажувальна здатність - 262 144 пікселів (наприклад, 512×512).

📌 Примітка: Фактична завантажувальна здатність може відрізнятися залежно від кількості портів HUB і роздільної здатності модуля.

Характеристики:

• Виробник: Vaton
• Робоча напруга: 4.0–5.5 V
• Споживана потужність: 5 W
• Порти підключення: 12×HUB75E
• Діапазон управління: 256/256
• Загальна кількість пікселів: 65536 px
• Передача сигналу: 2×Gigabit Ethernet
• Робоча температура: –40°C до +80°C
• Рекомендації: Текст / 3DТекст/ Зображення/ Анімація/ Час/ Температура/ Таймер/ Зворотній відлік/Excel
• Гарантія: 1 рік
