Cвітлодіодна матриця

Поява LED матриць стала новим кроком у розвитку світлодіодної техніки. Більш потужні лед ліхтарі і прожектори не тільки стали технічно більш простими у виготовленні та ремонті, а й суттєво дешевшими за рахунок автоматизації їх виробництва. Світильники на базі LED-матриць використовуються в побуті та комунальному господарстві, для комерційних цілей та на виробництві.

LED матриці – що це таке та для чого вони потрібні

Кожна світлодіодна матриця як складальна одиниця є мініатюрною друкованою платою з розпаяними на ній світлодіодами. Світловипромінюючі кристали можна розмістити максимально компактним чином, якщо не поміщати кожен окремий корпус. Як стінки захисного корпусу для кожного LED-кристалу використовується заливка із спеціального складу – суміші силікону та люмінофора. Цей склад не тільки захищає лед-елементи, а й посилює їхнє світіння максимальним чином.

Світлодіодні LED матриці монолітної сборки використовуються як джерело світла в недорогих, але потужних освітлювальних приладах побутового та промислового призначення. Основна перевага їх застосування – більш простий ремонт світильників. Замість «продзвонювання» пристрою для з'ясування причини поломки можна легко замінити недорогу ЛЕД матрицю і швидко відновити працездатність світильника.

Світлодіодні матриці – які вони бувають

LED-матриці монолітної зборки – досить великий клас девайсів, який потребує більш детальної класифікації. Щоб об'єднати вироби у різні групи, у кожному випадку використовується спеціальний підхід. Розрізняються світлодіодні матриці конструктивно і за технічними характеристиками – саме ці параметри цікавлять споживачів під час вибору відповідного варіанта LED-пристрою:

1. За потужністю. Світлодіодні матриці мають широкий діапазон вибо – від стандартної потужності 10 Вт для більшості побутових приладів до 100 Вт і вище для вуличних прожекторів. Пристрої середньої потужності від 30 Вт до 50 Вт мають універсальне застосування – використовуються у конструкції побутових світильників та освітлювальних приладів комерційного призначення.
2. За максимальною температурою світіння. LED матриця може випромінювати світіння всіх теплових відтінків білого спектру – теплий (до 3500 К), натуральний (3500...4500 К) і холодне біле світло колірної температури 4500...6500 К. На ринку представлені також матриці для досвічування розсади та домашніх квітів – так званий фітоспектр, який крім променів видимого спектру включає і непомітні людському оку, але такі необхідні для рослин.
3. За розмірами. Залежно від кількості лед-кристалів, способу/щільності їх компонування і потужності пристрою світлодіодні матриці можуть мати розміри від декількох міліметрів до кількох сантиметрів.
4. За класом виконання розрізняють LED матриці на основі щільного компонування SMD світлодіодів (точкові) та суцільний монолітний COB світлодіод «чіп на платі».

Зупинимося трохи докладніше на класифікації Led матриць за конструктивними особливостями.

Типи світлодіодних матриць

На практиці використовуються LED-матриці різної конструкції – залежно від сфери застосування, потужності освітлювального приладу, а також зручності монтажу:

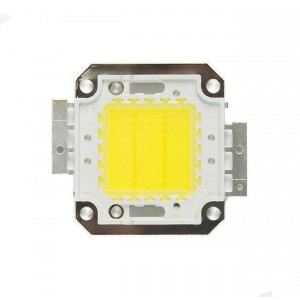

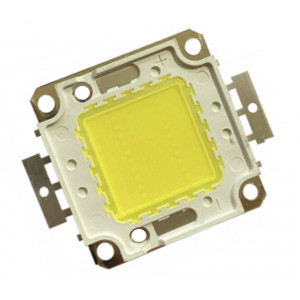

1. COB (Chip-on-Board) – матриця монолітної зборки. Від smd-матриць відрізняються тим, що світлодіоди на плату встановлюються без індивідуального пакування – їх заливають шаром суміші прозорого полімеру (зазвичай технічного силікону) та люмінофора. Основна відмінність СОВ-матриць – дають красиве рівномірне світіння.

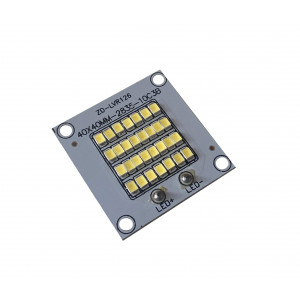

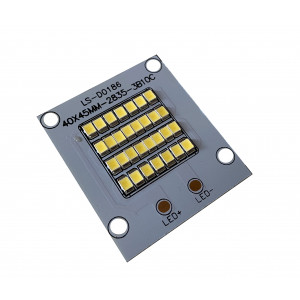

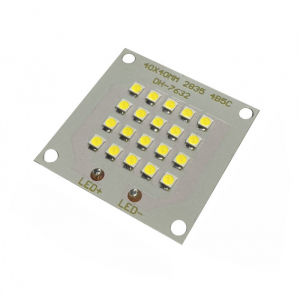

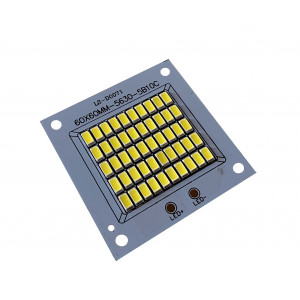

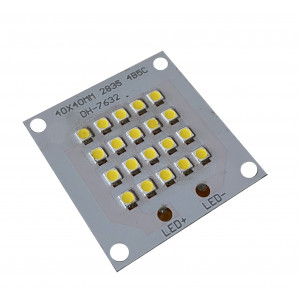

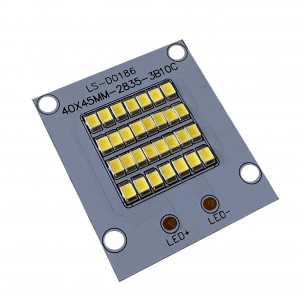

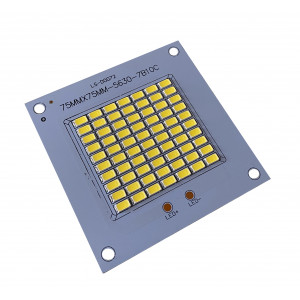

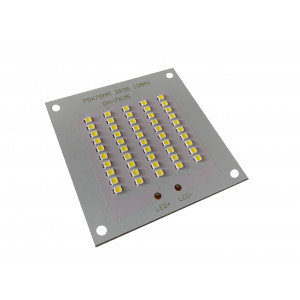

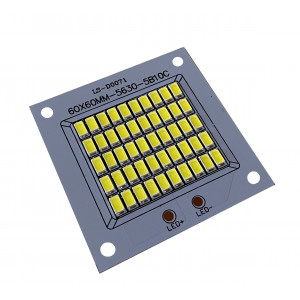

2. SMD типу матриці компактного компонування SMD (Surface-Mount-Device) світлодіодів – «пристроїв поверхневого монтажу» в перекладі. Відмінна риса таких матриць – вони дають яскраве світіння, яке найбільше підходить для фокусування у спрямований промінь.

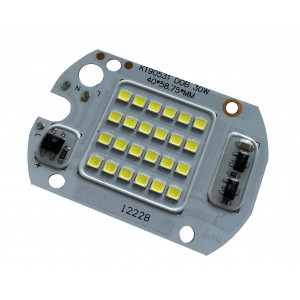

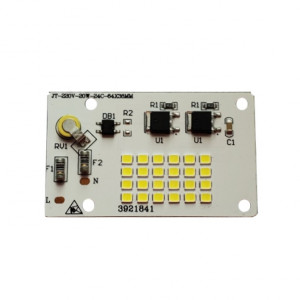

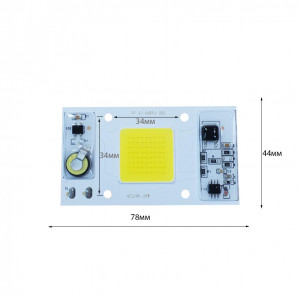

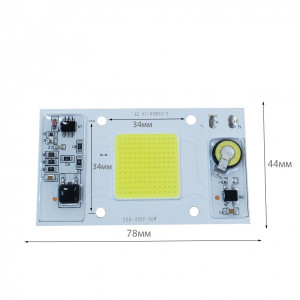

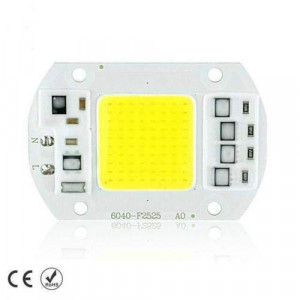

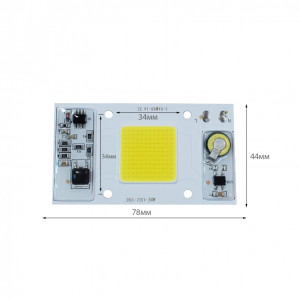

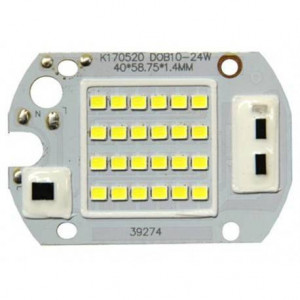

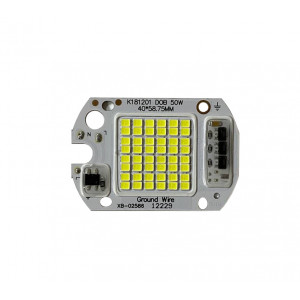

3. Драйверна матриця відрізняється тим, що в її конструкції вже присутній вбудований драйвер. Таку модель можна включати в мережу 220 V без додаткового трансформатора, тоді як СОВ і SMD пристрої до мережі 220В підключаються тільки через адаптер, який знижує напругу до 12 вольт.

Як правильно вибрати LED матрицю

Щоб правильно вибрати світлодіодну матрицю для монтажу освітлювального пристрою «з нуля», необхідно визначитися з необхідними параметрами:

• потужність пристрою – для більшості побутових світильників підійдуть матриці від 10 w до 50 w;
• колірна температура світіння. Для кімнатних світильників добре підійде лед матриця з теплим або нейтральним білим світінням (до 4500 К), для вуличного освітлення краще вибрати матрицю з нейтральним або холодним білим кольором (4000...6500 К);
• якісне тепловідведення пристрою. При виборі матриці зверніть увагу на матеріал основи – краще, якщо це буде мідь.

Якщо вам потрібно просто замінити LED-матрицю, що вийшла з ладу, то просто знайдіть модель, аналогічної конструкції і потужності.

Як підключити LED матрицю

Конструкція світлодіодної матриці влаштована максимально просто – таким чином, що підключити девайс можна самостійно, навіть не маючи особливої ​​кваліфікації. Достатньо слідувати алгоритму:

1. Матриця кріпиться на шурупи або спеціальний клей.
2. Знаходимо позитивний та негативний контакт підключення. Зазвичай на самій матриці вони вказані значками «+» та «-». Якщо таких значків немає, то на лицьовій стороні «+» зазвичай розташований праворуч, а "«-» – ліворуч.
3. СОВ/SMD матрицю підключаємо до драйвера, дотримуючись полярності, а матрицю із вбудованим драйвером – до мережі 220 В.

Перед встановленням рекомендується на підкладку зі звороту нанести тонкий шар термопасти.
