Герметичні блоки живлення для LED-підсвітки: конструкція, принцип роботи та правила монтажу

Світлодіодне освітлення давно вийшло за межі декоративного підсвічування полиць чи стелі. LED-стрічки та модулі сьогодні монтують на фасадах, у ландшафтному дизайні, в басейнах, саунах, на терасах, у гаражах, на автомийках і виробничих об'єктах. Але яким би якісним не був сам світлодіод, довговічність усієї системи визначає один вузол, про який часто згадують в останню чергу - блок живлення. Якщо освітлення експлуатується у вологих, запилених або перепадних температурних умовах, звичайний блок тут не впорається. Йому на заміну приходить герметичний блок живлення - виріб, спеціально розроблений для роботи поза межами сухого приміщення.

Що таке герметичний блок живлення і чим він відрізняється від звичайного

Герметичний блок живлення - це джерело постійної напруги (найчастіше 12В або 24В), корпус якого повністю ізольований від зовнішнього середовища. На відміну від відкритих або перфорованих блоків, які охолоджуються за рахунок вільної циркуляції повітря через корпус, герметичний блок не має отворів, щілин чи вентиляційних решіток - усі електронні компоненти всередині захищені від контакту з вологою, пилом, конденсатом і хімічно активним середовищем.

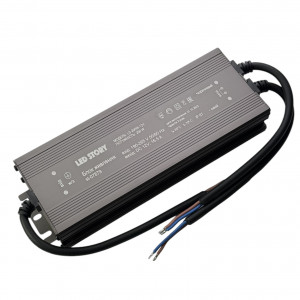

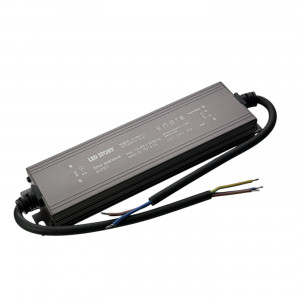

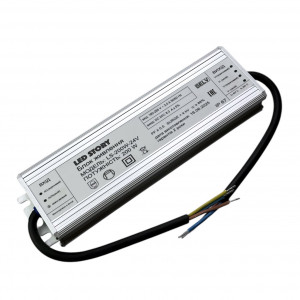

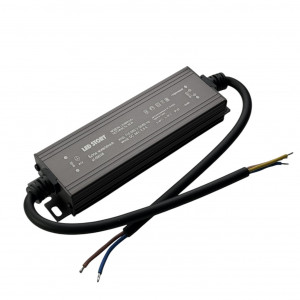

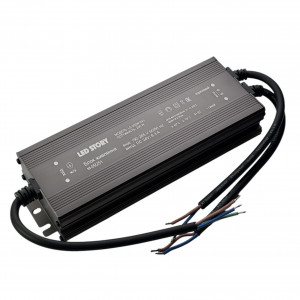

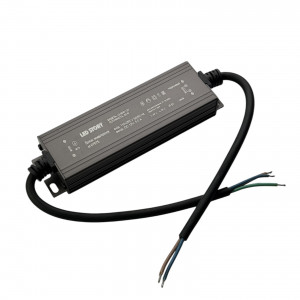

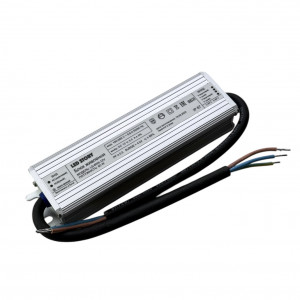

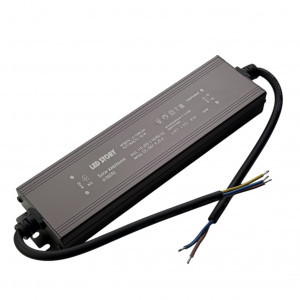

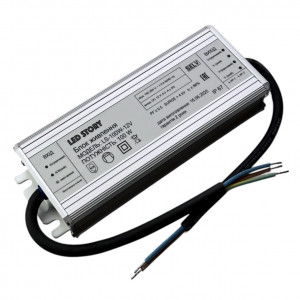

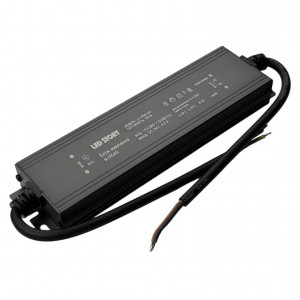

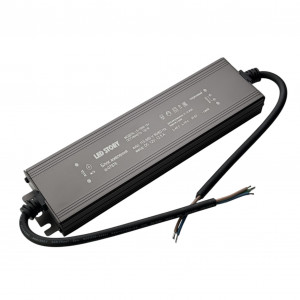

Конструктивно такі блоки виконують у литому алюмінієвому корпусі, який виконує одразу дві функції: механічний захист плати та тепловідведення. Оскільки природної вентиляції немає, саме метал корпусу працює як радіатор, розсіюючи тепло, що виділяється під час роботи трансформатора та силових елементів. У частині моделей внутрішній простір додатково заливають термостійким компаундом (епоксидною чи силіконовою заливкою) - це не лише посилює герметичність, а й підвищує стійкість до вібрацій та механічних ударів.

Кабельні вводи в таких блоках виконуються через герметичні сальники або спеціальні прохідні з'єднувачі з ущільнювачами, що виключає потрапляння вологи в місці підключення проводів - часто саме через кабельний ввід, а не через сам корпус, відбувається основне проникнення вологи в дешевих виробах.

Ступінь захисту IP: на що дивитись насправді

Ключовий параметр герметичного блока живлення - клас захисту IP (Ingress Protection), що складається з двох цифр: перша означає захист від твердих часток і пилу, друга — від вологи.

• IP65 - захист від струменів води під будь-яким кутом; підходить для навісів, зон з обмеженим потраплянням опадів.
• IP66 - захист від потужних струменів води; застосовується там, де можливе миття поверхонь під тиском.
• IP67 - повний захист від пилу та короткочасного занурення у воду на глибину до 1 метра; це базовий стандарт для вуличного монтажу, зон басейнів, відкритого ландшафтного освітлення.
• IP68 - розширений захист із можливістю тривалого перебування під водою; використовується для об'єктів, де можливе постійне затоплення (фонтани, підводна підсвітка).

Для більшості зовнішніх проєктів LED-освітлення оптимальним і найбільш поширеним рішенням залишається саме IP67: він забезпечує баланс між надійністю, вагою корпусу та вартістю виробу.

Де застосування герметичного блока є обов'язковим

• фасадна та архітектурна підсвітка, монтаж під навісом чи відкритим небом;
• LED-стрічка в зоні басейну, сауни, ванної кімнати, вологих технічних приміщень;
• підсвічування терас, альтанок, доріжок, ландшафтних композицій;
• неопалювані приміщення з перепадами температур - гаражі, склади, підвали;
• виробничі цехи, автомийки, об'єкти з підвищеним рівнем пилу чи пари;
• важкодоступні місця монтажу, де обслуговування чи заміна блока ускладнені й важлива саме безвідмовність роботи протягом усього терміну служби.

У всіх цих сценаріях волога, конденсат чи пил, потрапляючи у відкритий блок, спричиняють окислення контактів, коротке замикання та вихід підсвітки з ладу і часто без можливості ремонту.

Особливості монтажу герметичних блоків живлення

Герметичність корпусу не скасовує вимог до правильного монтажу, навпаки, у зовнішніх умовах ціна помилки вища.

Орієнтація та положення. Більшість виробників рекомендують горизонтальне розміщення блока кабельними вводами вниз або вбік - це запобігає накопиченню вологи безпосередньо на ущільнювачах і сприяє природному стіканню конденсату.

Тепловідведення. Попри відсутність вентиляційних отворів, блок все одно потребує простору навколо корпусу для розсіювання тепла через стінки. Щільний монтаж впритул до стіни, засипання ґрунтом чи розміщення в закритій ніші без жодного повітряного зазору скорочує термін служби виробу навіть за наявності класу IP67.

Кабельні з'єднання. Усі місця з'єднання проводів поза межами самого блока (муфти, коннектори, паяні з'єднання) також мають бути герметизовані окремо - власна герметичність блока живлення не захищає решту електричної лінії.

Температурний режим. Для вуличного монтажу важливо перевіряти робочий діапазон температур конкретної моделі - взимку різкі перепади та мороз впливають на конденсатори й компаунд-заливку не менше, ніж волога влітку.

Заземлення й захист лінії. У вологих зонах (басейни, сауни) додатково рекомендується встановлювати пристрій захисного відключення (ПЗВ) на лінії живлення - герметичний блок знижує ризик короткого замикання, але не замінює загальну електробезпеку системи.

Доступ для обслуговування. Навіть у "необслуговуваних" зонах варто передбачати мінімальний доступ до блока для періодичної візуальної перевірки корпусу, кабельних вводів і кріплень.

Герметичний чи звичайний блок живлення: коли який обирати

Звичайний (відкритий) блок живлення залишається виправданим рішенням лише там, де гарантована стабільна суха атмосфера та достатня вентиляція. У решті випадків - від тераси до автомийки - герметичний блок є не опцією, а технічною необхідністю.

Висновок

Герметичний блок живлення - це не додатковий аксесуар для підстраховки, а базовий елемент інженерної надійності будь-якої LED-системи, що працює поза межами сухого приміщення. Литий алюмінієвий корпус, герметична заливка компонентів, захищені кабельні вводи та відповідний клас IP визначають, чи прослужить підсвітка роки без втручань, чи вийде з ладу після першого дощового сезону. Обираючи блок живлення для вуличного, ландшафтного чи технічного освітлення, варто орієнтуватися передусім на клас захисту, якість герметизації кабельних вводів і дотримання правил монтажу — саме ці фактори, а не бренд чи зовнішній вигляд, визначають реальний термін служби системи.
