LED стрічка 24 вольта: види, відмінності від 12V, монтаж

LED стрічка 24 вольта застосовується для основного та акцентного освітлення. Порівняно зі стрічкою 12V вона менше втрачає яскравість на довгих лініях і менше нагрівається.

Світлодіодна стрічка 24V чи 12V: у чому різниця

За однакової потужності підвищення напруги вдвічі зменшує струм удвічі. Це впливає на три речі.

Яскравість по довжині лінії. Стрічку 12V не рекомендується живити від однієї точки при довжині понад 5 метрів: наприкінці лінії яскравість падає. LED стрічку 24 вольта можна підключати відрізками до 10 метрів. Для потужних стрічок допустима довжина може бути меншою, дивіться дані виробника.

Нагрівання. Чим менший струм, тим менше гріються доріжки плати. Це сповільнює деградацію світлодіодів. Термін служби залежить і від якості діодів.

Переріз кабелю. Для магістралі 24V підходить кабель меншого перерізу (наприклад, 0,75 мм² замість 1,5 мм²).

Приклад: 5 метрів стрічки по 14,4 Вт/м. При 12V струм у лінії становитиме 6 А, при 24V - 3 А. Втрати на проводах і контактах при цьому менші.

Види LED стрічок 24V

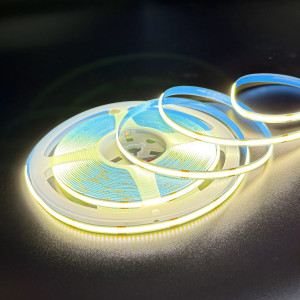

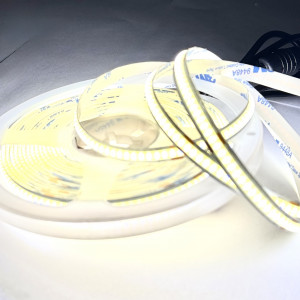

• COB. Діоди вкриті суцільним шаром люмінофора, стрічка світить рівною смугою без точок. Підходить для мікропрофілів і відкритого монтажу.

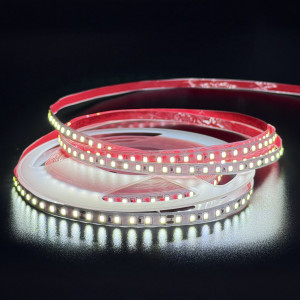

• SMD (2835, 3014, 5050). Для стельових ніш, кухонного фартуха, глибоких профілів із розсіювачем.
• Мультибілі (CCT). Колірна температура регулюється від 2700K до 6500K через контролер.
• RGB / RGBW / RGBCCT. Для кольорових сценаріїв освітлення.
• Захищені (IP65, IP67, IP68). У силіконовій оболонці, для ванних кімнат, кухонь, вулиці, басейнів.

Яку стрічку обрати за приміщеннями

Кухня, підсвітка робочої зони. SMD 2835, 120 LED/м, 3000–4000K. Нейтральний білий менше спотворює кольори продуктів. Біля мийки - IP65. Профіль із матовим розсіювачем прибирає відблиски на глянсовій плитці.

Вітальня, парящі стелі та ніші. COB, 2700–3000K. Точок не видно навіть у неглибокому профілі. Для сценаріїв світла додають димер.

Коридор і сходи. Стрічка помірної потужності в компактному профілі під виступом сходинки. Одна лінія 24V проходить увесь марш без помітної втрати яскравості. Підсвітку зручно поєднати з датчиком руху.

Гардероб і комора. Стрічка в профілі на вертикальних стійках або під полицями. Краще CRI від 90, щоб кольори одягу не спотворювалися.

Ванна кімната. Стрічка від IP65. Там, де можливе пряме потрапляння води, — IP67. Для дзеркала підходить 4000K.

Фасад і вулиця. IP67 або IP68 у герметичному профілі. На протяжних контурах 24V дає менші втрати.

Офіс і торговий зал. Мультибіла стрічка дає змогу змінювати температуру світла протягом дня. RGB використовують для акцентів на вітринах.

Правила монтажу LED стрічки 24 вольта

1. Блок живлення

Стрічка 24V працює тільки від постійної напруги 24 В. Потужність блока обирають із запасом. Порядок підбору описано в статті «Розрахунок блока живлення для світлодіодної стрічки».

2. Алюмінієвий профіль

Стрічці потужністю понад 10 Вт/м потрібен тепловідвід. Профіль працює як радіатор і не дає кристалу перегріватися вище 80°C. Без профілю можна монтувати тільки малопотужні стрічки.

3. Паралельне підключення довгих ділянок

Якщо загальна довжина більша за 10 метрів, відрізки не з'єднують послідовно. Кожен підключають до магістрального кабелю 24V окремо.

Приклад: периметр кімнати 18 м. Роблять два відрізки по 9 м, кожен підключається до магістралі окремо. Якщо з'єднати їх впритул, доріжки першого відрізка пропускатимуть струм обох і перегріватимуться.

4. Кріплення

Поверхня має бути чистою, сухою та знежиреною. На профілі клейовий шар тримається краще, ніж на штукатурці чи шпалерах. Гострі кути не згинають, для поворотів використовують конектори.

5. Різання

Стрічку ріжуть тільки за маркованими лініями (значок ножиць), через кожні 5–10 см. Інакше частина діодів не засвітиться.

Часті помилки

• Підключення стрічки 24V до блока 12V або навпаки.
• Потужна стрічка без профілю.
• Стрічки з різних партій на одній ділянці: відтінки можуть відрізнятися.
• Світло 6500K у житлових кімнатах: підходить для робочих зон, у спальні та вітальні втомлює.
• Надто довгий відрізок від однієї точки живлення, навіть при 24V.

Поширені запитання

Чим стрічка 24V відрізняється від 12V?

Напругою живлення. За однакової потужності струм у 24V удвічі менший, тому лінія може бути довшою, а нагрівання нижчим.

Яка максимальна довжина стрічки 24V?

Зазвичай до 10 метрів від однієї точки підключення. Для потужних стрічок значення вказано в характеристиках.

Чи можна підключити стрічку 24V до блока живлення 12V?

Ні. Стрічка світитиме тьмяно або не ввімкнеться. Напруга блока має збігатися з напругою стрічки.

Чи потрібен профіль?

Для стрічок потужніше за 10 Вт/м - так. Для малопотужних не обов'язковий, але захищає стрічку й робить світло акуратнішим.

Яку стрічку обрати для ванної?

IP65 для зон без прямого контакту з водою, IP67 там, де можливі бризки або протікання.

COB чи SMD?

COB дає рівне світло без точок і підходить для відкритих ліній. SMD зазвичай дешевша і добре працює в профілях із розсіювачем.

Коли обирати LED стрічку 24 вольта

Якщо довжина підсвітки більша за 5 метрів, стрічка править за основне світло, монтаж ведеться в нішах і профілях, а яскравість має бути рівною по всій довжині. Для коротких декоративних ліній до 3–5 метрів вистачає й 12V.
