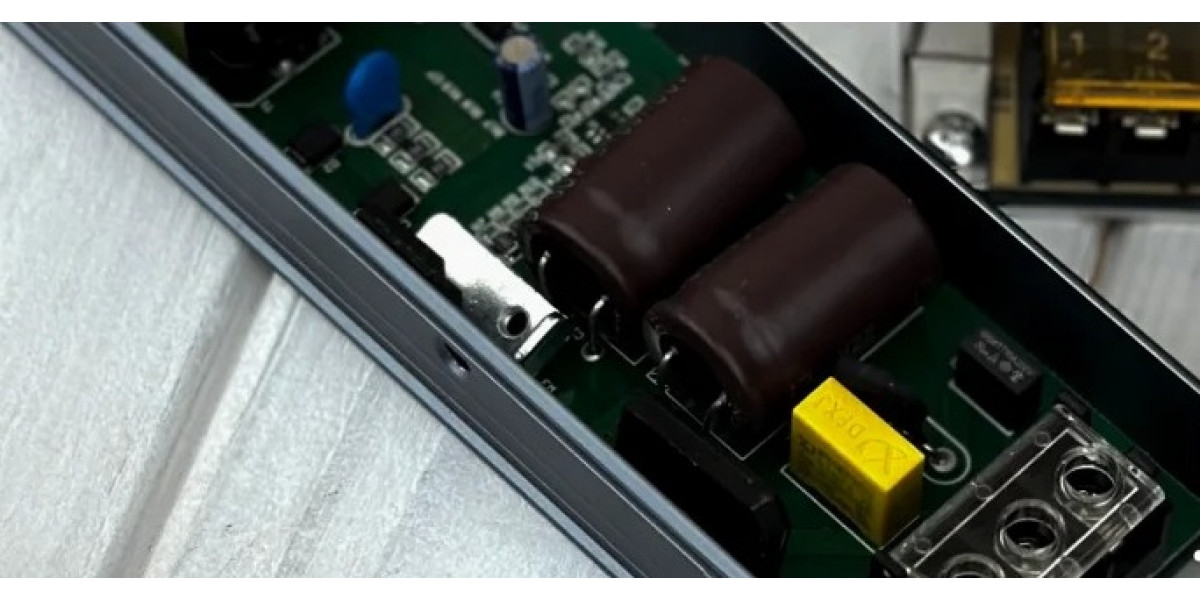

Як перевірити потужність блоку живлення

Потужність блока живлення – один із ключових параметрів, за якими ми вибираємо пристрій. У сучасних умовах автономні джерела енергії мають велику популярність у широкого кола користувачів – у побуті, для роботи, в умовах кемпінгу. При відключенні електрики або далеко від розетки БП допоможе вам як мінімум зарядити телефон, організувати освітлення або навіть користуватися звичною побутовою технікою. Сфера застосування блоків живлення багато в чому залежить від їх потужності. При покупці резервного джерела електроенергії ми орієнтуємося на його потужність у Ваттах як один із основних критеріїв вибору.

Здавалося б, у чому проблема: потужність пристрою завжди вказана в технічній документації, маркування пристрою і навіть написана на корпусі. Фахівці LED Story щодня працюють з електрообладнанням і вважають, що заводському маркуванню в основному довіряти можна (відомий бренд навряд чи «прикрасить» технічні характеристики). Але все-таки завжди краще перевіряти ще раз реальну потужність джерела живлення перед його використанням. А як це зробити самостійно, ви зараз дізнаєтесь.

Зміст:

Навіщо взагалі перевіряти потужність блока живлення

На перший погляд, у цьому немає особливої необхідності: адже виробник уже вказав усі параметри. Але насправді є кілька вагомих причин, щоб таки перевірити потужність блоку живлення:

Невідповідність маркування. Таке найчастіше можливе у недорогих бюджетних моделей: з міркувань «маркетингу» на БП вказують потужність «на пік навантаження», а не реальну робочу. У результаті, при підключенні кількох пристроїв блок живлення перегрівається (що вже недобре) або йде на захист – тобто не вмикається.
Проблеми з інвертором чи резервним живленням. Вони можливі при роботі від сонячних панелей, акумулятора або генератора. У цій конфігурації підключення важливо знати, на яку реальну потужність розраховано пристрій. Можлива ситуація, що неперевірений блок живлення може не увімкнутися під час переходу на автономний режим.
Стабільність та довговічність обладнання. Перевантажене джерело живлення швидше втрачає ємність батарей, перегрівається і в результаті виходить з ладу. Попередня перевірка потужності допомагає підібрати навантаження із запасом і тим самим продовжити термін служби пристрою.
Безпека мережі. Якщо блок "тягне" більше, ніж розраховано на розетку або лінію, тут недалеко до перегріву проводки та виникнення аварійної ситуації.

⚠️ Важливо! Перевірку потужності блока живлення потрібно виконати ще до його підключення.

З цього приводу ми проконсультувалися у технічних фахівців Led Story, і вони поділилися двома надійними методами, які допоможуть вам самостійно визначити реальну потужність БП. Ці способи підійдуть як для побутових споживачів, так і для комерційного сектора – у кафе, магазині, офісі, майстерні чи іншому бізнес-проекті.

Така перевірка ніколи не буде зайвою. Особливо якщо пристрій - недорогий або безіменний варіант з маркетплейсу.

Як перевірити потужність блоку живлення

Існує кілька способів. Вибір методу перевірки потужності залежить від конкретної ситуації та ваших технічних можливостей. Розглянемо два найпрактичніші варіанти – вимірювання потужності мультиметром та тестування професійним джерелом HSP.

Спойлер: специалисты LED Story порекомендовали эти два способа как самые надежные.

Перевірка потужності за допомогою мультиметра

Це найдоступніший спосіб, який підійде більшості користувачів: майже в кожному будинку, гаражі або є мультиметр – це базовий інструмент, за допомогою якого можна виміряти напругу та силу струму. Нічого складного, ідея методу відома зі шкільного курсу фізики:

P = U ⋅ I

Тут P – потужність (Ват, W), U – напруга (Вольт, V), а I – сила струму (Ампер, А).

Щоб визначити потужність блоку живлення, потрібно за допомогою мультиметра виміряти під навантаженням напругу та силу струму, а потім їх перемножити.

Для самостійного вимірювання потужності БП вам знадобиться:

Сам блок живлення, який потрібно перевірити.
Мультиметр із функцією вимірювання постійного струму.
Навантаження. У домашніх умовах зручно використовувати відрізок світлодіодної стрічки, що підходить за напругою: наприклад, для БП з напругою на виході 12V потрібно використовувати 12-вольтову стрічку.

Алгоритм дій для вимірювання потужності блоку живлення простий, чинимо наступним чином:

До блоку живлення підключіть відрізок світлодіодної стрічки. Це і буде ваше навантаження.
Підключіть мультиметр. Прилад переведіть у режим вимірювання постійного струму (DC A) та підключіть його послідовно до ланцюга між блоком живлення та стрічкою – виміряйте силу струму. Другим виміром (у режимі DC V) визначте напругу на виході блока живлення.
Запишіть отримані значення. Наприклад, напруга 12,1 і струм 3,8 А.
Розрахуйте потужність за формулою: P = U × I = 12,1 × 3,8 = 45,98 Вт.

Так ви визначили фактичну потужність, яку блок живлення віддає під конкретним навантаженням. З приводу вимірювання потужності фахівці Лід Сторі дали низку слушних порад:

✔️Перевіряйте потужність БП під реальним навантаженням. Світлодіодна стрічка підходить ідеально, оскільки її споживання стабільне та передбачуване.

✔️Робіть кілька вимірів. Іноді потужність трохи "просідає" при тривалій роботі (в межах 10-15%) - це нормально, але різниця не повинна бути суттєвою.

⚠️Важливо контролювати температуру! Якщо блок сильно нагрівається вже через кілька хвилин після включення – значить, він працює на межі та явно не підходить за потужністю.

Перевірка потужності із підключенням електронного навантаження

Якщо ви тестуєте блок живлення для комерційного проекту або промислового використання, доцільно краще робити повірку БП у сервісному центрі, де є всі технічні можливості для точного виміру.

Найкраще використовувати високопродуктивне програмоване джерело живлення серії HSP (повна назва – High Speed Programmable DC Power Supply). Простими словами – це лабораторний блок живлення, у якого можна точно задавати струм, напругу і навантаження, а також спостерігати, як поводиться пристрій, що тестується при різних режимах. Застосування цього методу дозволяє:

Задавати точне навантаження в амперах або ватах.
Контролювати стабільність вихідної напруги при різних режимах.
Визначити момент, коли блок живлення втрачає стійкість або перегрівається. Це і буде його потужність.

Метод забезпечує максимальну точність, тому його використовують інженери та фахівці при сертифікації продукції або підборі БП під конкретні завдання (наприклад, для потужних світильників LED).

Робимо висновки

Навіть для технічної документації можна застосовувати правило «довіряй, але перевіряй». На жаль, реальна потужність блоку живлення може відрізнятись від заявленої виробником. Перевірка реальної потужності блоку живлення перед його встановленням/підключенням допоможе уникнути перевантажень та збоїв. Спосіб перевірки потужності БП вибираємо за обставинами:

◼️ Самостійно, в домашніх умовах, практично «на коліні». Потрібен лише мультиметр + світлодіодна стрічка. Вимірювання займуть 10-15 хвилин і не вимагають особливих навичок чи складних приладів.

◼️ Точне вимірювання потужності в сервісному центрі, спеціалізованій майстерні або лабораторних умовах. Для цього зазвичай використовується електронне навантаження типу HSP – високопродуктивне програмоване джерело живлення постійного струму. Завдяки точності вимірювання потужності, метод відмінно підходить для виробничих тестів та розрахунків навантаження у комерційних проектах.

І не зайвим буде прислухатися до думки фахівців LED Story: Перевіряйте потужність блоку живлення ще до монтажу – особливо, якщо йдеться про дорогу або відповідальну систему освітлення. Так ви будете впевнені, що харчування відповідає навантаженню, світильники працюватимуть стабільно, а ваша мережа не постраждає від навантаження.

Надійні блоки живлення для будь-яких завдань ви можете обрати у нашому каталозі LED Story – від компактних побутових до професійних моделей із захистом та стабілізацією. Ми пропонуємо моделі різних класів (економ, стандарт та професіонал), а наші фахівці допоможуть розрахувати потужність та підібрати оптимальне рішення під конкретне навантаження.
