З діодними матрицями завжди одна історія: поки вона працює, ніхто не думає, як саме. Просто світить і все. А от коли щось іде не так… починаються питання. Чому моргає, як перевірити, чи можна відремонтувати.
І що цікаво — більшість проблем не такі складні, як здається на початку.
Як працює світлодіодна матриця
Світлодіодна матриця — це плата, на якій розташовані десятки або сотні світлодіодів. Кожен діод — це маленький напівпровідниковий прилад, який випромінює світло, коли через нього проходить струм у потрібному напрямку. Коли на матрицю подається напруга, відбувається кілька речей одночасно.
По-перше, електричний струм починає текти через діоди. У SMD-матриці струм розподіляється по окремих діодах, і світло виходить «точками». У COB-матриці діоди запаяні дуже щільно, і струм проходить майже через суцільний шар діодів, створюючи однорідне світіння.
По-друге, діоди нагріваються. Світлодіод не просто «випромінює світло», він частково перетворює електроенергію на тепло. Тому матриця завжди потребує радіатора. Без нього світло може бути нестабільним, а діоди швидко деградують.
По-третє, світло формується залежно від конфігурації матриці: кут розсіювання, щільність діодів і покриття лінзи або силікону впливають на те, як виходить промінь. У COB матриці світло більш зібране, яскраве в центрі і плавно розсіюється на краях. У SMD світло трохи «розсіяне», що створює мікротіні.
І наостанок — якщо на матрицю подати неправильну напругу, або без драйвера, відразу видно ефект: мерехтіння, перегрів, а іноді нічого не світить. Напруга задає струм, а струм — інтенсивність світіння. Тому робота матриці завжди пов’язана з контролем напруги і правильним охолодженням.
Як дізнатися на скільки вольт світлодіодна матриця
Перше, на що звертають увагу, — це маркування на платі. Часто на матриці написано «12V», «36V» або «220V». Але це не завжди однозначно, бо дешеві китайські моделі можуть маркувати «12V», а насправді працювати нестабільно.
Другий спосіб — виміряти опір діодів мультиметром у режимі «діод». Якщо знати кількість діодів у лінії, можна прикинути робочу напругу: кожен діод падає приблизно 2–3 В, помножуємо на кількість послідовних діодів. Так виходить приблизна робоча напруга.
Третій момент — перевірка через драйвер або блок живлення. Подаючи напругу відрегульовану під очікувану величину, спостерігають реакцію матриці: стабільне світло без мерехтіння і перегріву означає правильний вибір напруги.
Важливо пам’ятати: не варто підключати матрицю на око. Навіть якщо здається, що «вона мала б світити», перевищена напруга може швидко зруйнувати діоди.
Як керувати світлодіодною матрицею
Лед матриця сама по собі не «інтелектуальна», поки не підключити контролер. Управління — це контроль напруги, струму або широтно-імпульсна модуляція (ШІМ).
Якщо матриця 12В, 24В або 36В, керування відбувається через драйвер, який задає струм. Для димування або зміни яскравості використовують ШІМ: матриця швидко вмикається і вимикається, так що око сприймає зміну яскравості.
COB матриця теж піддається управлінню, але тут важливе охолодження. Чим яскравіше, тим більше тепла, інакше ефект «керування» може зійти нанівець через деградацію.
Багато сучасних рішень підключають матриці до контролерів через I2C або SPI, що дозволяє програмно змінювати яскравість і колір, але це вже скоріше для проектів з RGB-COB або мультиканальних матриць.
Як правильно підключити світлодіодну матрицю
Насамперед, обов’язково через драйвер, відповідний напрузі і потужності матриці. Підключення «в розетку» без нього практично завжди закінчується проблемами.
Полярність. Світлодіоди не працюють «навпаки», і переплутати плюси і мінуси легко, якщо не дивитись на маркування на платі.
Тепловий контакт. Матриця завжди ставиться на радіатор або металеву основу. Навіть короткочасне підключення без охолодження здатне швидко знизити світловий потік або вивести діоди з ладу.
Ще нюанс — дроти і пайка. Важливо, щоб струм міг пройти без перегріву дротів. Чим потужніша матриця, тим товстіші дроти і якісніші контакти потрібні.
Як підключити діодну матрицю 220В
220В-матриці зазвичай вже мають вбудований драйвер, або це спеціальна серія для прямого мережевого підключення. Тут головне — не плутати фазу і нуль.
Підключення до мережі без захисту або з неправильною полярністю може призвести до короткого замикання або миттєвого виходу з ладу матриці.
Такі матриці рідко потребують зовнішнього драйвера, але перевірка стабільності напруги важлива: стрибки мережі можуть викликати мерехтіння або навіть згоряння.
Чому моргає світлодіодна матриця
Моргати може через кілька причин.
- Неправильний драйвер або нестабільна напруга. Навіть невеликі коливання відчутні, особливо на SMD матрицях.
- Перегрів. Коли діоди гріються, електричний опір змінюється, і струм стає нестабільним, світло починає «пульсувати».
- Проблеми в мережі: низька якість електрики або погані контакти у проводці теж створюють ефект мерехтіння.
Як відремонтувати лед матрицю
Теоретично можна замінити сегмент, якщо він згорів, але на практиці це не завжди сенс має. Час і зусилля часто перевищують вартість нової матриці. Тому питання “можна відремонтувати?” часто перетворюється на “чи варто взагалі намагатися?”.
Спершу перевіряють цілісність пайок і контактів. Часто «мертві» діоди можна замінити, а решта матриці продовжить працювати.
Далі тестують драйвер. Якщо він нестабільний, заміна драйверу або регулювання струму часто вирішує проблему.
У випадку COB матриці - замінювати окремі діоди майже неможливо, тому часто виходить заміна всієї плати.

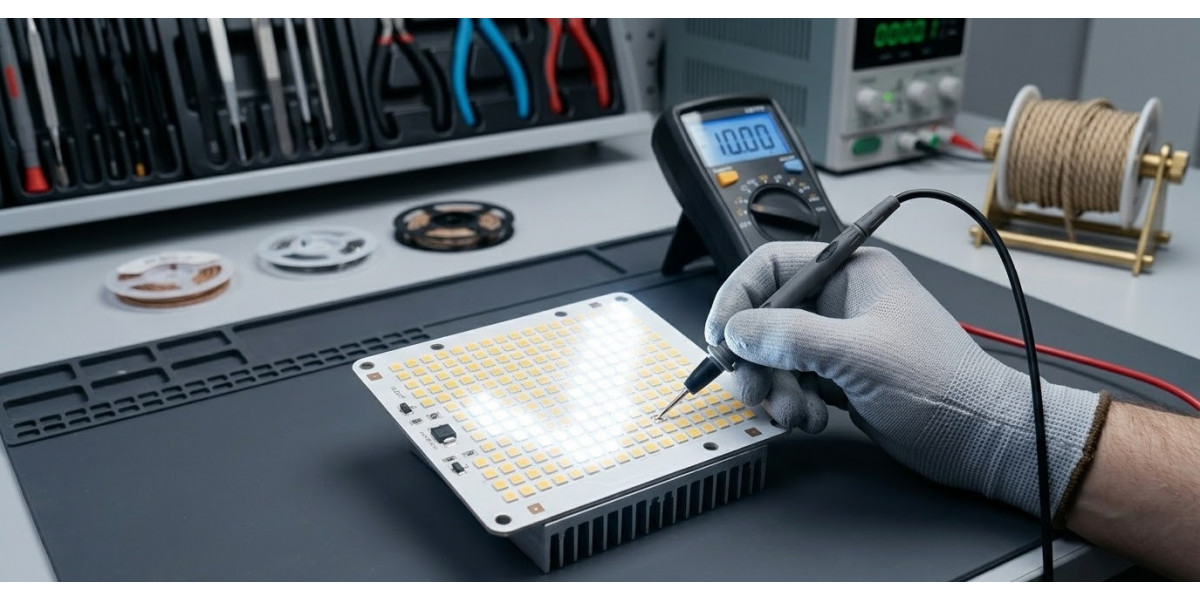

Як перевірити матрицю
Перевірка відбувається мультиметром або тестером. Важливо дивитися на кожен сегмент, бо нерідко одна ділянка згоріла, а інші працюють. Продзвонювання покаже цілісність діодів і контактів. Іноді проблема не в матриці, а в проводці або драйвері — їх теж треба перевірити.
Перевіряєш:
- наявність напруги на вході
- чи доходить струм до матриці
- продзвонити контакти
Іноді достатньо навіть візуально подивитись: темна пляма - слід перегріву. Це вже підказка.
Якщо:
є напруга → але не світить → проблема в матриці
немає напруги → проблема в драйвері або проводці
Далі — контакти. Провода, пайка, клеми. Навіть невеликий обрив або окислення може зробити весь ліхтар «глухим».
Якщо все підключено правильно, а матриця не світить, залишається тест на мультиметрі або заміна плати. Для COB матриці часто простіше замінити весь модуль, ніж ремонтувати окремі діоди.
Світлодіодна матриця — не складна штука, але складність у всьому, що її оточує. Живлення, підключення, охолодження, сумісність з драйвером, інакше можна спостерігати дивні ефекти: моргання, падіння світлового потоку, перегрів, нестабільну роботу. Якщо все зроблено правильно, результат відчутний.
