Підключення світлодіодної стрічки RGB

RGB стрічка дає можливість змінювати кольори та створювати різні сценарії освітлення. Але на практиці саме підключення викликає найбільше питань: який контролер потрібен, як правильно підключити 5 чи 10 метрів, і що робити, щоб стрічка не втрачала яскравість.

У цьому матеріалі розберемо прості схеми підключення RGB стрічки, правила вибору контролера та типові помилки, через які підсвітка швидко виходить з ладу.

Що таке RGB стрічка і як вона працює

Для влаштування кольорової системи освітлення використовується не тільки монохромна стрічка, а й світлодіодна стрічка rgb - стрічка, кольор котрої можна змінити за своїм бажанням. Принцип роботи такої лед стрічки: світло від трьох кристалів червоного, синього і зеленого кольору, при змішуванні дає будь-які інші кольори.

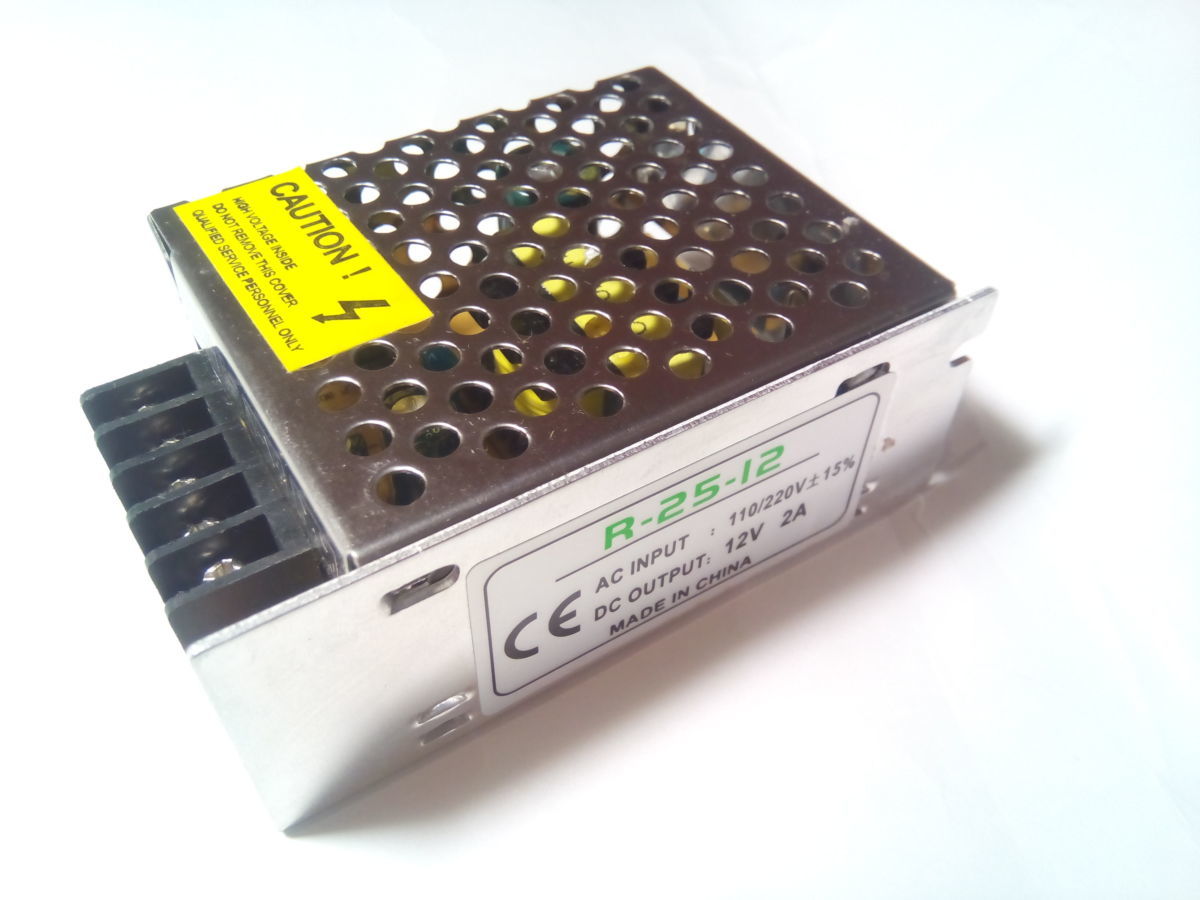

Схема підключення такої led підсвітки також відрізняється від стандартної одноколірної стрічки: до блоку живлення приєднується електронний контролер, який і змінює канали RGB (кольори світлодіодної стрічки), яскравість і інтенсивність забарвлення.

👉 Простими словами: без контролера RGB стрічка не буде виконувати свою основну функцію - зміну кольорів.

Як правильно обрати контролер для RGB стрічки

Але до різнокольорової лед стрічки будь-який контролер не підключиш. Треба враховувати деякі особливості вибору контролера, за допомогою котрого можна керувати світлодіодними стрічками. Деякі особливості обов'язкові, а деякі - залежать від ваших бажань.

• Робоча напруга контролера має дорівнювати напрузі блока живлення.
• Тип корпусу: герметичний чи негерметичний (залежить від умов, в яких буде працювати підсвітка)
• Тип керування. Механічний, сенсорний чи дистанційний пульт.

Зрозуміло, що при встановленні світлодіодної rgb стрічки для стельової підсвітки не варто обирати контролер з механічним керуванням.

👉 Якщо дивитись практично  найзручніший варіант зараз це контролери з пультом або Wi-Fi.

Чому важливо використовувати алюмінієвий профіль

Коли ви обрали необхідний контролер для керування, rgb стрічку, блок живлення та вже змонтували профіль для підсвітки (профіль для світлодіодної стрічки - це необхідність.

Система підсвітки гріється і її треба охолоджувати, інакше висока температура негативно позначиться на роботі світлодіодів: вони руйнуються, втрачають яскравість, і, як наслідок, термін служби лед підсвітки скорочується приблизно в 10 разів.

Тобто замість 10 років роботи із монтажем в алюмінієвий профіль, стрічка пропрацює у кращому випадку рік.

👉 Це один із моментів, який найчастіше ігнорують — і потім думають, що проблема в стрічці.

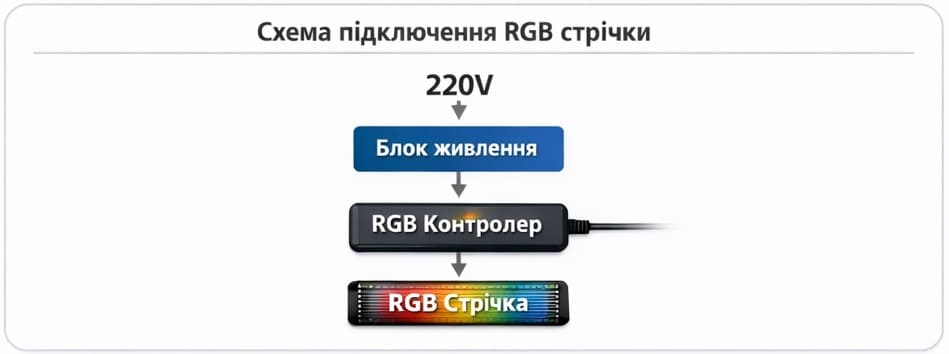

Схема підключення RGB стрічки

Виходи rgb-стрічки слід під'єднати до контролера згідно з маркуванням, контролер підключити до блоку живлення. Потім блок живлення підключається до мережі.

Виходить така послідовність:

1. Блок живлення
2. Контролер
3. Світлодіодна стрічка RGB

👉 Це базова схема, яка використовується у більшості випадків.

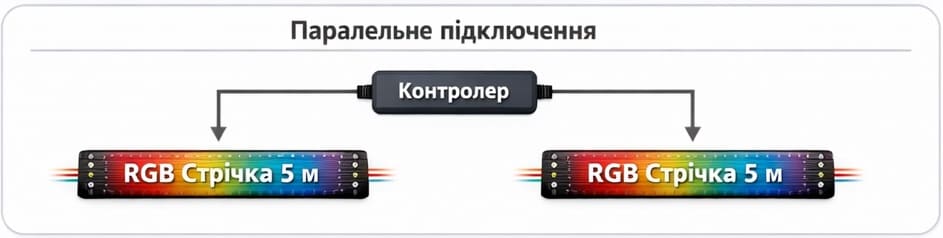

За такою схемою через контролер можна під'єднати послідовно 5 м або паралельно 2х5м. Якщо встановлювати більш довгі смуги, то світлодіоди на початку ділянки матимуть більше навантаження, ніж в кінці. Світіння буде нерівномірним і лед стрічка знов матиме шанс швидко вийти з ладу. При паралельному підключенні другий відрізок також приєднується до виходу контролера. Потрібно чітко дотримуватися відповідності потужності блоку живлення і контролера сумарній потужності всієї лінії підсвічування.

Як підключити більше ніж 10 метрів RGB стрічки

Якщо необхідно таки підключити більше ніж 10 м rgb світлодіодної стрічки можна застосувати один з варіантів:

• встановити два контролера,
• встановити rgb підсилювача.

Варіант 1: Встановлення 2 контроллерів. Цей способ вимагає окремого керування контроллерами, тобто для підключення/керування led стрічкою необхідно використовувати два пульта керування на різні ділянки. Синхронізувати таку збірку досить складно. І витрати будуть доволі високими.

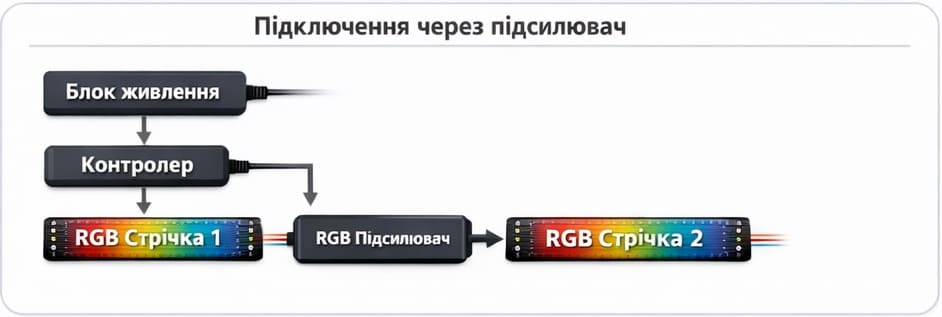

Варіант 2: RGB підсилювач (кращий варіант). Використання підсилювача для контролера світлодіодної стрічки можливість підключити світлову лінію будь-якої довжини, використовуючи тільки один контролер і один пульт керування. Функція підсилювача приладу - посилити керуючий імпульс контролера. Підключається він до першої стрічки і живиться від додаткового блоку. Обирається по потужності тієї ділянки ланцюга, який до нього приєднаний.

Схема має таку послідовність:

1. Блок живлення
2. Контролер
3. RGB стрічка №1
4. Підсилювач
5. RGB стрічка №2

👉 Це найправильніше рішення для довгих ліній.

Масштабування підсвітки

Якщо потрібно збільшити лед підсвітку на 5 або 10 м, то підключається ще один підсилювач. В результаті з'явиться різнокольорове підсвічування бажаної довжини. Можливо, буде потрібно додати в схему додаткові блоки живлення для лед стрічок, оскільки, з кожною підключеною ділянкою, збільшується потужність світлодіодної лінії.

Типові помилки при підключенні RGB стрічки

Якщо ви не звертати увагу на рекомендації, ваша led підсвітка швидко стає непридатною, а причинами можуть стати наступні неправильні дії:

• Недостатня потужність блоку живлення. Це призведе до швидкого зносу і поломки блоку або світлодіодів. Не можна підключати додаткові відрізки світлодіодної стрічки, якщо потужність блока живлення + додатковий запас потужності не розраховано на потужність усієї світлодіодної лінії.
• Недотримання послідовності підключення
• Механічні пошкодження стрічки

Слід уникати переломів і перегину радіусом понад 2 см, а також пошкодження доріжок - це може призвести до короткого замикання.

Важливі правила підключення

Для забезпечення надійного кольорового освітлення і продовження терміну експлуатації:

• використовувати якісну електропроводку
• не підключати контролер безпосередньо до 220В
• дотримуватися відповідності роз'ємів

Також важливо не перевищувати довжину більше 5 м без правильного підключення.
