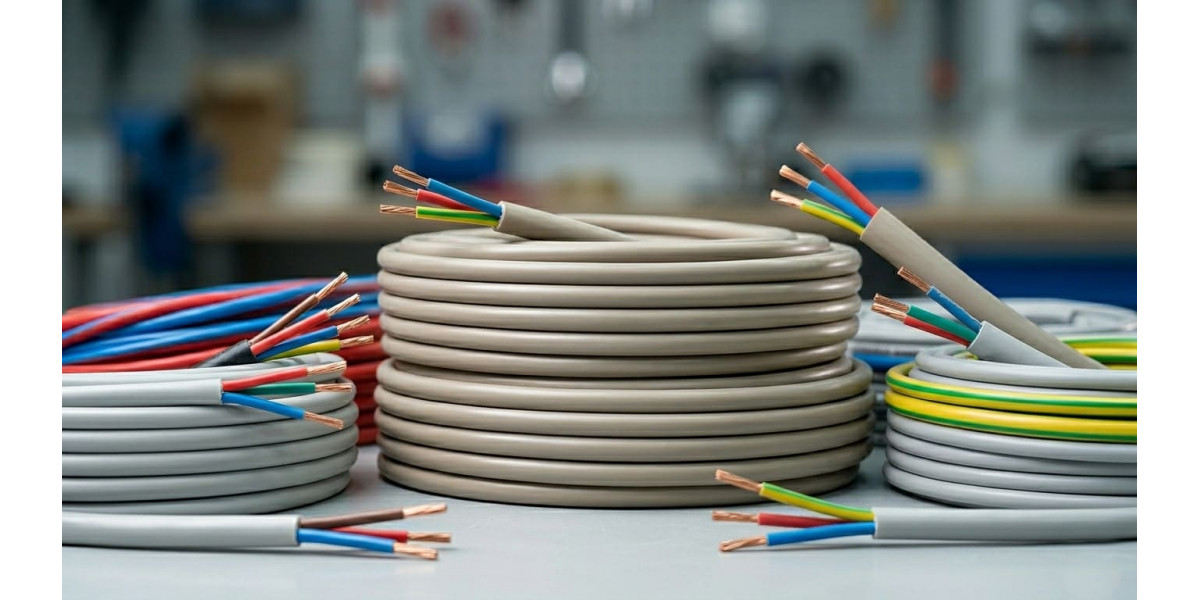

Вибір перерізу проводу та кабелю за потужністю і струмом

Помилка при виборі кабелю коштує дорого. Ціна помилки - ваш дім.

Якщо взяти занадто тонкий провід, він буде грітися, плавити ізоляцію, що зрештою призведе до короткого замикання або пожежі. За статистикою пожежних служб, пошкодження електропроводки через неправильний розрахунок навантаження – одна з найчастіших причин загорянь у побуті.

Якщо ж взяти занадто товстий – ви просто викинете гроші на вітер. Мідь сьогодні коштує недешево, а монтувати жорсткий товстий кабель у підрозетниках – те ще задоволення. «Запас» у 300% перетину не робить проводку безпечнішою, якщо номінал автомата захисту не розрахований на тонший провід.

Ключове правило на початок: Кабель – це не той виріб, на якому варто економити. Безпека та довговічність електропроводки прямо залежать від правильно підібраного перерізу струмоведучих жил.

У цій статті ми розберемо без складної формульної теорії, як правильно підібрати переріз кабелю для будинку, квартири чи навіть підключення LED-стрічки. Ми надамо готові таблиці, якими користуються професійні електрики, та покажемо, як самостійно розрахувати навантаження за потужністю приладів та силою струму, уникнувши фатальних помилок.

Зміст:

Розрахунок перерізу - з чого почати?

Перш ніж лізти в таблиці, потрібно зрозуміти вихідні дані. У нас є дві вхідні величини: Потужність (P) у Ватах (Вт) або кіловатах (кВт) та Сила струму (I) в Амперах (А). Як знайти ці значення?

Потужність (P)

Зазвичай вказана на корпусі приладу або в техпаспорті. Орієнтовні показники побутової техніки:

Бойлер: 1.5 – 2.5 кВт
Пральна машина: 2.0 – 2.5 кВт
Електрична духова шафа: 2.5 – 3.5 кВт
Кондиціонер: 1.0 – 1.8 кВт
Чайник або мікрохвильовка: 1.5 – 2.2 кВт
LED-освітлення (вся квартира): 0.1 – 0.3 кВт

Щоб зрозуміти, яке навантаження ляже на кабель, потрібно зібрати потужність усіх приладів, які будуть підключені до цієї лінії одночасно.

Формула коефіцієнта одночасності: Не обов'язково додавати абсолютно всі прилади в будинку, адже ви навряд чи будете одночасно прасувати, пилососити, запікати курку та варити каву. Зазвичай суму потужностей множать на коефіцієнт спрощення — 0.7 - 0.8.

Сила струму (I)

Необхідно перевести потужність в струм, бо кабель гріється не від Ватів, а від Амперів (струму). Якщо відома потужність, струм легко розрахувати за формулою закону Ома :

• Для мережі 220 В (однофазна):

I = P (Вт) / U (220 В)

• Для мережі 380 В (трифазна):

I = P (Вт) / (380 × 1.73 × cosφ)

Спрощене правило для швидкого розрахунку: Кожен кіловат (1 кВт) потужності в мережі 220В — це приблизно 4.5 Ампера струму.

Приклад: Якщо пральна машина споживає 2.2 кВт (2200 Вт), то струм у ланцюзі буде: 2200 / 220 = 10 A

Мідь чи Алюміній? (Вибір матеріалу)

Сучасний ринок диктує свої правила. Хоча алюміній дешевший, за сучасними нормами ПУЕ (Правила улаштування електроустановок) для внутрішньої проводки в житлових приміщеннях дозволено використовувати виключно мідь.

Мідь (наприклад, кабелі ВВГнг, ВВГнгд, ПВС): має високу провідність, гнучка, стійка до зламів, менше окислюється.
Алюміній (кабелі АВВГ, СІП): значно дешевший, але крихкий, має більший опір (потребує більшого перерізу при тому ж навантаженні). Зараз його використовують переважно для ліній електропередач (вуличний кабель СІП) або для введення великої потужності в будинок.

Характеристика	Мідь (Cu)	Алюміній (Al)
Провідність	Відмінна	Гірша (потрібен більший переріз)
Гнучкість	Висока (не ламається)	Низька (ламається після 2-3 вигинів)
Окислення	Мінімальне	Сильне (контакти "іскрять")
Термін служби	30+ років	~15 років
Де використовувати	Всюди: квартира, дім, LED-стрічки	Тільки для вуличних повітряних ліній (СІП)

Вибір перерізу за готовими таблицями

Розрахунки «на око» заборонені. Використовуємо стандартизовані табличні значення ПУЕ для довго допустимих струмів. Це означає, що при такому навантаженні жила не перегріватиметься вічно.

Вибір перерізу МІДНОГО кабелю

Перетин (мм²)	Струм (А)	220В (однофазна)	380В (трифазна)	Типове застосування
0,5	11 А	до 2.4 кВт	до 7.2 кВт	Слабкоточка, датчики, LED-стрічки до 2-3 м
0,75	14 А	до 3.1 кВт	до 9.2 кВт	Камери, домофони, LED-стрічки до 4-5 м
1,0	16 А	до 3.5 кВт	до 10.5 кВт	Блоки живлення, невеликі світильники
1,5	19 А	до 4.1 кВт	до 12.5 кВт	Лінії освітлення, вимикачі, LED-стрічки
2,5	27 А	до 5.9 кВт	до 17.8 кВт	Розетки, потужні LED-драйвери
4	38 А	до 8.3 кВт	до 25.0 кВт	Бойлери, кондиціонери, варильні поверхні
6	46 А	до 10.1 кВт	до 30.3 кВт	Введення в квартиру, потужні плити (до 30А)
10	70 А	до 15.4 кВт	до 46.2 кВт	Введення в будинок, невеликі котеджі
16	85 А	до 18.7 кВт	до 56.1 кВт	Головний ввід, великі котеджі, майстерні

Вибір перерізу АЛЮМІНІЄВОГО кабелю (для довідвки)

Перетин жили (мм²)	Струм (А) при 220В	Потужність (кВт) при 220В
2,5	20 А	4.4 кВт
4	28 А	6.1 кВт
6	36 А	7.9 кВт
10	50 А	11.0 кВт
16	60 А	13.2 кВт

Вибір перерізу для конкретних завдань (Готові рішення)

Щоб вам було простіше, ось практичні рекомендації для різних типів приміщень та обладнання.

1. Для квартири або будинку (стандартна проводка)

Більшість сучасних норм вже давно стандартизували мінімальні вимоги:

Лінії освітлення (вимикачі, лампи): Мідь 1.5 мм². Витримує до 4 кВт (сорок ламп розжарювання або купу світлодіодів).
Розеточна група (кімнати, коридор): Мідь 2.5 мм². Витримує до 5.9 кВт. Цього вистачає на пилосос, праску, телевізор та комп'ютер одночасно.
«Важка» техніка (Бойлер, посудомийка, кондиціонер): Якщо потужність приладу перевищує 3.5 кВт, краще вести окрему лінію кабелем Мідь 4 мм² (витримує до 8 кВт).

2. Для підключення LED стрічки (Низька напруга 12/24В)

Це особливий випадок. Тут головне — не потужність, а падіння напруги на довжині. Правило «5 метрів» для LED стрічки :

Потужність стрічки (Вт/м)	Довжина стрічки	Струм (А) при 12В	Мінімальний переріз (до 5 м)	Переріз (5-10 м)
5 Вт/м	5 м	2.1 А	0.5 мм²	0.75 мм²
10 Вт/м	5 м	4.2 А	0.75 мм²	1.0 мм²
15 Вт/м	5 м	6.3 А	1.0 мм²	1.5 мм²
20 Вт/м	5 м	8.3 А	1.5 мм²	2.5 мм²
30 Вт/м	5 м	12.5 А	2.5 мм²	4.0 мм²

Секрет для LED-стрічок:

Для 12В стрічки довжиною > 5 метрів – неможливо використовувати один провід навіть великого перерізу. Потрібно заводити живлення з двох кінців .
Для 24В стрічки – втрати в 2 рази менші, максимальна довжина збільшується до 10 метрів без просадок .
Якщо ви використовуєте тонкий дріт 0.5 мм² для 12В стрічки 30 Вт/м на 5 метрів – дріт буде грітися, а стрічка наприкінці горітиме тьмяніше .

3. Для зарядки електромобіля

Це високе та тривале навантаження. Для зарядки 3.5-4 кВт (15-16 А) на відстані до 30 метрів фахівці рекомендують Мідь 6 мм², щоб компенсувати падіння напруги та уникнути нагріву . Якщо ж довжина кабелю більша (50-70 м), потрібен перерахунок у бік збільшення.

Поширені помилки, секрети монтажу та «Золоті стандарти»

Золоті стандарти електрика: «Закон розетки та вимикача»

Якщо ви робите ремонт і не хочете постійно вираховувати кожен ват, у професійному монтажі діють три залізобетонних правила:

На будь-яке світло закладається мідний кабель перерізом 1.5 мм² (захищається автоматичним вимикачем на 10 Ампер).
На всі звичайні розетки (кімнати, кухня під побутові прилади) закладається кабель 2.5 мм² (захищається автоматом на 16 Ампер).
На окремі потужні споживачі (варильна поверхня, потужний котел) ведеться окрема пряма лінія від щитка кабелем 4.0 мм² або 6.0 мм² (автомат на 25 або 32 Ампера відповідно).

Ці норми перевірені десятиліттями практики. Вони вже враховують запас міцності та типовий набір побутових приладів.

Головні помилки

Помилка №1: «Чим товстіший кабель — тим краще»

Це міф. Занадто товстий кабель (наприклад, 10 мм² у звичайну розетку) має серйозні мінуси:

Його важко монтувати — погано гнеться, не влазить у підрозетники.
Його складно затискати в клемах розеток та вимикачів (більшість клем розрахована максимум на 4-6 мм²).

Це невиправдано дорого — мідь коштує грошей.

Правило: Використовуйте переріз, який відповідає навантаженню, але не більше, ніж дозволяє клема пристрою.

Помилка №2: Економія на кабелі

Дешеві кабелі, особливо з маркуванням «ТУ» (технічні умови), часто мають занижений переріз. На оболонці написано «2.5 мм²», а реальний вимір штангенциркулем показує 1.8-2.0 мм².

Наслідок: Такий кабель гріється там, де якісний залишається холодним.

Рішення: Купуйте кабель із маркуванням ДСТУ (або ГОСТ) від перевірених виробників (Південкабель, Одескабель, Запоріжкран, ЗЗЦМ). Якщо купили дешевий кабель — додавайте запас +30% до струму.

Приховані нюанси, про які мовчать інструкції

Нюанс №1: Спосіб прокладання (відкрита чи закрита проводка)

Кабель, який лежить відкритою трасою в повітрі, охолоджується краще, ніж той, що замурований у штробу під штукатурку або схований у пластикову гофру.
Відкрита проводка (по стіні, в кабель-каналі) — охолодження хороше, можна використовувати табличні значення.

Закрита проводка (у штробі, під штукатуркою, у гофрі) — охолодження погіршене, але таблиці вище вже враховують найгірший варіант (закрита проводка) для безпеки.

Нюанс №2: Секрет падіння напруги на довгих лініях

Якщо ваш прилад знаходиться далеко від щитка (більше 30-40 метрів), навіть правильно розрахований за таблицею переріз може не підійти. Кабель починає працювати як нагрівач, а на кінці лінії замість 220В ви отримуєте 190В.

Правило для довгих ліній:

Відстань 30-50 м — беріть переріз на крок вище (замість 2.5 мм² → 4.0 мм²).
Відстань 50-80 м — беріть на два кроки вище (замість 2.5 мм² → 6.0 мм²). Але перевірте, чи влазить цей кабель у клеми вашого приладу (багато пристроїв розраховані максимум на 4-6 мм²)

Особливо актуально для підключення альтанок, гаражів, насосів та LED-стрічок на ділянці.

Нюанс №3: Як перевірити реальний переріз кабелю

Якщо сумніваєтеся в якості кабелю:

Зачистіть жилу.
Виміряйте діаметр штангенциркулем.
Розрахуйте переріз за формулою:

S = π × (D / 2)² або спрощений варіант для швидкого підрахунку: S = 0.785 × D²

Заявлений переріз	Мінімальний діаметр (ДСТУ)	При підозрі на ТУ
1.5 мм²	1.38 мм	< 1.30 мм — брак
2.5 мм²	1.78 мм	< 1.70 мм — брак
4.0 мм²	2.26 мм	< 2.15 мм — брак

Якщо реальний діаметр менший за мінімальний — кабель неякісний

Коротка пам'ятка

Ситуація	Що робити
Освітлення в кімнаті	Мідь 1.5 мм² + автомат 10А
Звичайні розетки	Мідь 2.5 мм² + автомат 16А
Плита, бойлер, кондиціонер	Мідь 4-6 мм² + автомат 25-32А (окрема лінія)
Лінія довша за 30 м	Беріть переріз на крок вище (запас на падіння напруги)
Кабель перетискається в клемах	Не беріть товстіший за 4 мм² для звичайних розеток

Покрокова інструкція: Як вибрати кабель (Алгоритм дій)

Складіть список всіх приладів, які будуть працювати одночасно на одній лінії.
Підсумуйте потужність (Вт) цих приладів.
Розрахуйте струм (А) за формулою I = P / 220.
Додайте запас 20% (Помножте отриманий струм на 1.2).
Знайдіть значення у стовпці «Струм» таблиці для міді.
Визначте переріз. Наприклад, ви отримали 20А. Дивимось: 1.5 мм² тримає 19А (мало), 2.5 мм² тримає 27А (беремо його).

Підсумкова пам'ятка:

1.5 мм² → Світло, датчики.
2.5 мм² → Звичайні розетки, LED-стрічки до 150Вт.
4-6 мм² → Плити, бойлери, кондиціонери, зарядки для авто.
10 мм² і більше → Введення в будинок/квартиру.

Правильний розрахунок перерізу кабелю — це гарантія того, що ваші стіни не будуть плавитися, а лічильник «накручувати» зайві кіловати через поганий контакт. Коли сумніваєтесь — беріть товстіший кабель, безпека цього варта.

10.03.2026 14:04:33

Перегляди: 38

FAQ (часті запитання)

Кабель якого перетину для розеток?

Для стандартних побутових розеток у квартирі чи будинку використовується мідний кабель перерізом 2.5 мм² (наприклад, ВВГнг-П 3х2.5). Ця лінія обов'язково захищається автоматичним вимикачем на 16 Ампер. Такий переріз дозволяє безпечно підключати побутову техніку сумарною потужністю до 4.6–5.9 кВт (праска, пилосос, чайник).
Який перетин кабелю введення в будинок?

Для однофазного введення (220 В) у приватний будинок чи квартиру зазвичай використовують мідний кабель перерізом 10 мм² (рідше 16 мм²) або алюмінієвий вуличний провід СІП перерізом 16 мм². Для трифазного введення (380 В) за умови стандартної виділеної потужності 10–15 кВт достатньо мідного кабелю перерізом 6 мм² (наприклад, ВВГнг 5х6).
Якого перетину кабель для люстри?

Для ліній освітлення, зокрема для підключення люстр, точкових світильників та бра, стандартним є мідний кабель перерізом 1.5 мм² (наприклад, ВВГнг 3х1.5). Він розрахований на навантаження до 3.5–4.1 кВт, чого для сучасного енергоефективного LED-освітлення вистачає з величезним запасом. Захищається така лінія автоматом на 10 Ампер.
Якого перетину потрібний кабель для бойлера?

Стандартний побутовий бойлер має потужність від 1.5 до 2.5 кВт. Для його підключення потрібен мідний кабель перерізом 2.5 мм². Оскільки бойлер працює тривалий час без упину, його рекомендується підключати окремою (прямою) лінією від щитка зі своїм автоматом на 16А та обов'язковим встановленням ПЗВ (пристрою захисного відключення) для захисту від ураження струмом через воду.
Який потрібний перетин кабелю для кондиціонера?

Для звичайних побутових спліт-систем потужністю до 2-3 кВт використовується мідний кабель перерізом 2.5 мм² та автомат на 16А. Для потужних напівпромислових кондиціонерів або мульти-спліт систем, де сумарне споживання перевищує 3.5 кВт, необхідно закладати окрему лінію кабелем 4.0 мм² з автоматом на 25А.
Чим більше перетин кабелю, тим краще?

Ні, це міф. Переріз має бути оптимальним — тобто відповідати навантаженню та номіналу захисного автомата. Надмірне збільшення перерізу не робить систему безпечнішою, але значно здорожує ремонт, ускладнює монтаж (товстий кабель важко гнути) та робить неможливим його підключення до стандартних клем розеток.
Що буде, якщо збільшити перетин кабелю?

Якщо ви незначно збільшите переріз (наприклад, замість 1.5 мм² на світло покладете 2.5 мм²), кабель буде менше грітися на довгих дистанціях. Проте, якщо суттєво завищити переріз (наприклад, пустити 6 мм² на розетки), ви просто витратите зайві гроші, не зможете завести товсту жилу в підрозетник і затиснути її в клемах розетки, які розраховані максимум на 4 мм².
Важливо: Якщо ви збільшили переріз кабелю, автомат у щитку все одно має відповідати кінцевому споживачу (розетці), тобто залишатися на 16А, інакше розетка згорить раніше, ніж спрацює захист.
Як визначається перетин кабелю?

Переріз кабелю визначається за сумарною потужністю всіх приладів (у Ватах), які будуть увімкнені в лінію одночасно. Потужність ділять на напругу (220 або 380 В) і отримують силу струму в Амперах. Далі за таблицями ПУЕ підбирають відповідний переріз жили.В умовах монтажу реальний переріз купленого кабелю можна перевірити, вимірявши діаметр його зачищеної мідної жили ($D$) штангенциркулем та розрахувавши площу круга за формулою: S = 0.785 × D²
Який переріз проводу потрібен для світлодіодної стрічки?

Відповідь: Для низьковольтних LED-стрічок (12В/24В) переріз залежить від струму та довжини лінії. Для стандартних ліній до 5 метрів зазвичай достатньо проводу перерізом 0.75 – 1.5 мм². Якщо блок живлення винесено далеко (більше 5–10 метрів), переріз потрібно збільшити до 2.5 мм², щоб уникнути падіння напруги, через яке стрічка наприкінці лінії буде світити тьмяно.
