Проблема сумісності компонентів системи LED освітлення – одна з найактуальніших. Трапляється, що при підключенні до мережі 12-вольтової ЛЕД стрічки димованої або RGB користувачі стикаються з неприємними «сюрпризами»: стрічка працює некоректно (блимає, кольори спотворюються), зависає контролер... Може стандартний 12V блок живлення не годиться для використання з розумними контролерами, дімерами та rgb пристроями?
З таким питанням ми звернулися до фахівців із світлодіодної техніки компанії LED STORY. На що отримали просту та однозначну відповідь, яка напевно порадує користувачів: «Так, 12-вольтові БЖ та пристрої керування LED освітленням повністю сумісні!». Але є нюанси.

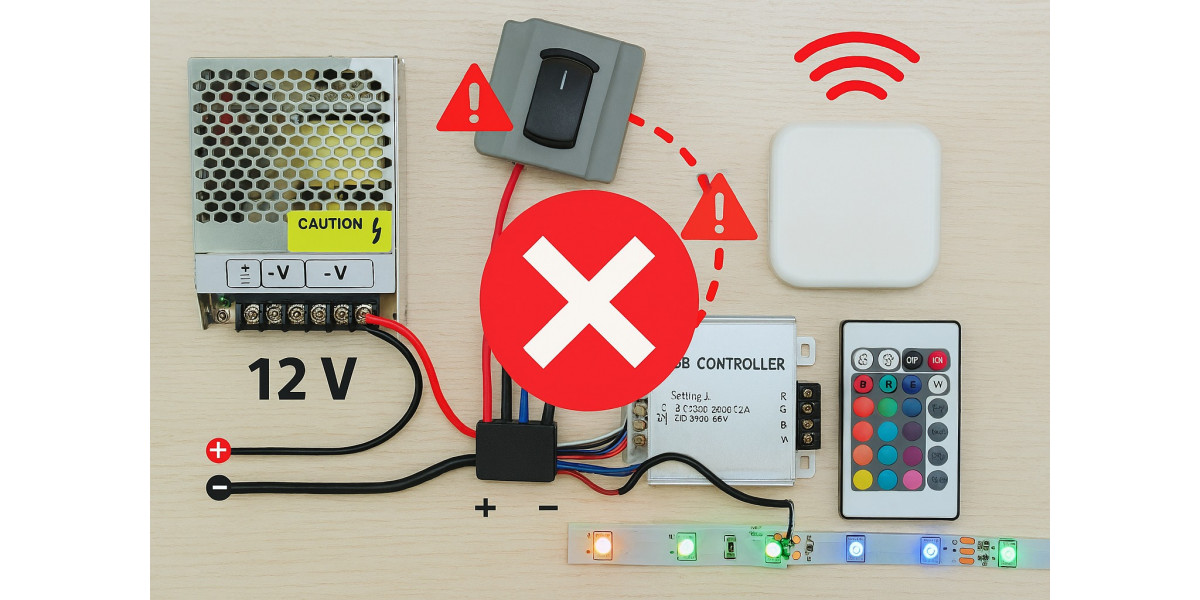

Чи сумісні блоки живлення 12V з розумними контролерами, димерами або RGB
У системі LED освітлення кожен компонент електричної схеми виконує важливу роль і все взаємозалежно. Блок живлення – це «серце» системи, що перетворює АС 220V на DC 12V і тим самим дає енергію для роботи світлодіодів. А контролери як "мозок" генерують керуючі імпульси/сигнали і таким чином керують роботою LED-стрічки - змінюють її яскравість, колір або задають світлові ефекти.
Блок живлення та контролер працюють у зв'язці: БЖ подає постійну напругу на контролер, а контролер вже розподіляє його по каналах світлодіодної стрічки. Димування (регулювання яскравості) здійснюється за подібним принципом: блок живлення перетворює мережеві 220В АС і подає на димер 12V постійного.
Цей невеликий екскурс в теорію потрібен був для ясності розуміння проблеми, яку часто приймають за несумісність блоку живлення 12V з розумними контролерами, димерами або RGB системами. Все добре сумісне, але помилки (при виборі пристроїв або підключенні) міг припуститися сам користувач. Ось їх і розглянемо докладно.
1. Правильний вибір блоку живлення за потужністю
Це найкритичніший момент. Без цього пункту все подальше немає сенсу. Потужність БЖ повинна бути достатньою для повноцінної роботи всіх підключених до нього пристроїв, включаючи контролер та саму діодну стрічку.
Дуже поширена помилка - вибирати блок живлення "впритул" до сумарної потужності навантаження (LED стрічка +/контролер). Дуже часто виникає ситуація, коли потужності БЖ не вистачає, тоді система освітлення не зможе функціонувати стабільно. Наприклад, при роботі RGB стрічки робота в білому кольорі споживання енергії помітно зростає (пікове навантаження), дефіцит потужності, що виник, проявляється в некоректній роботі LED системи - стрічка блимає, контролер скидається, БЖ йде в захист.
Щоб не ризикувати, завжди вибирайте блок живлення із запасом – сумарна потужність 12-вольтного навантаження (світлодіодна стрічка + диммер/контролер) + 20–30% запасу «про всяк випадок».
2. Стабільна напруга 12V
Це найважливіший фактор для стабільної роботи світловипромінюючих кристалів 12-вольтової LED стрічки або іншого освітлювального пристрою. Перепади напруги виявляються в некоректній роботі системи освітлення – мерехтіння діодної стрічки, спотворення кольору свічення, нестабільна робота контролера (зависає) або виходить з ладу. Причини цього можуть бути різні:
💸Дешевий 12В блок живлення (вибирали "за ціною"). Недорогий БЖ складаються з компонентів невисокої якості і за умовчанням не може видавати стабільну напругу DC 12V. Щоб такого не сталося, завжди вибирайте перевірені та сертифіковані блоки живлення – вони гарантують стабільну напругу та захист від перевантажень.
📉 Просідання напруги. Відбувається таке через недостатню потужність БЖ (див. п.1 вище) або при підключенні надто довгої 12-вольтової LED стрічки. Щоб уникнути такої неприємності, підключайте довгі стрічки до БЖ в декількох точках або використовуйте підсилювачі сигналу.
Для підключення 12В ЛЬОД стрічки або іншого світильника використовуйте стабілізовані імпульсні блоки живлення!
🧩3. Правильне підключення
Можлива ситуація, що блок живлення вибрали за всіма правилами, а 12V LED стрічка не працює. Швидше за все, шукати причину треба в неправильному приєднанні компонентів електричної схеми – блока живлення, контролера, самої ЛЕД стрічки. З подібними проблемами користувачі звертаються на підтримку Лед Сторі. Можна навіть перерахувати типові помилки підключення:
Спроба димувати блок живлення "по входу"
Багато хто помилково вважає, що БЖ 12В можна підключити звичайний через побутовий димер на 220В (як ламп розжарювання). Це в корені неправильно: димер «ріже» мережну напругу до блока живлення, і той уже не може коректно сформувати стабільні 12В!
Що маємо в результаті: мерехтіння, шум, швидкий вихід із ладу блоку живлення.
Як правильно вчинити: потрібно використовувати димування "по виходу". Це означає, що диммер/контролер підключають до виходу блоку живлення, а тільки потім вже – LED ленту чи інший діодний світильник.
Запам'ятайте найпоширенішу та правильну схему підключення: Блок живлення ➡ Контролер ➡ LED-стрічка.
Блок живлення подає 12В на вхід контролера (зазвичай позначений як IN або має маркування V+ та V-), а контролер вже підключається до стрічки (виходи V+, R, G, B для RGB-стрічок або просто V+ та V- для одноколірних).
Помилки у самому підключенні
Швидше, тут йдеться про неуважність. Компоненти схеми LED освітлення підібрані просто ідеально (сумісні на всі 100%), а за рахунок неправильного з'єднання їх в електричний ланцюг можна геть зіпсувати!
‼️Найнебезпечніша помилка – недотримання полярності. Неправильне підключення V+ та V− призводить до поломки контролера або БЖ. Тому перед першим включенням системи освітлення в мережу обов'язково переконайтеся, що полярність (+ та -) дотримана всіх контактів!
Враховуйте також тип використовуваного контролера:
- Діммер (контролер для одноколірної LED стрічки). Яскравість свічення регулюється за рахунок зміни сили струму, що подається на світлодіоди. Диммер має два дроти підключення – «+» і «-».
- RGB-контролер керує кожним каналом окремо (червоним, зеленим, синім), що дозволяє змішувати кольори та створювати будь-які відтінки. Використовується чотири дроти – V+, R, G, B.
- Розумні контролери (Wi-Fi, Bluetooth) працюють за принципом RGB або одноколірних контролерів, але мають додатковий модуль для віддаленого керування зі смартфона.
Є ще один момент, який не слід ігнорувати: йдеться про проводи підключення та контакти. Використовуйте спеціальні конектори або паяння для надійного з'єднання. При використанні паяння обов'язково ізолюйте всі контакти термоусадкою або ізолентою, щоб уникнути короткого замикання.
Підіб'ємо підсумок: стандартні 12В блоки живлення ідеально підходять для роботи з будь-якими розумними контролерами, димерами та RGB-пристроями. Головне – правильно розрахувати потужність, вибрати якісний блок живлення та акуратно виконати підключення. Кращі стабілізовані блоки живлення 12V, сумісні з димерами, RGB-контролерами та «розумними» системами, ви можете вибрати та купити у нас у LED Story.
