Блок живлення 12 V: як правильно до одного БЖ підключити кілька зон LED підсвічування

При оформленні житлових інтер'єрів часто виникає потреба використати світлодіодне підсвічування 12 В одразу в кількох зонах: по периметру стелі, у нішах, для меблів або в зоні відпочинку. Оптимальне рішення для такого завдання - підключити всі відрізки ЛЕД-стрічки до одного блока живлення 12 Вольт.Один блок живлення (БЖ) на кілька ділянок — це розумно та вигідно з усіх поглядів:

Економія бюджету: один потужний пристрій часто коштує дешевше, ніж кілька малопотужних.
Естетика монтажу: до одного блока підходить лише один кабель 220 В, тому система виглядає акуратно.
Ергономіка: не потрібно шукати місце та ховати безліч дрібних блоків, достатньо виділити одну нішу або шафу.

Як правильно реалізувати таку схему, щоб підсвічування працювало стабільно? Фахівці інтернет-магазину LED Story підготували покрокове керівництво з монтажу.

Зміст:

Щоб система освітлення працювала стабільно і без втрат, потрібно всі зони 12-вольтового LED підсвічування до БЖ 12V підключити відповідно до правил. Ось їх і розглянемо докладно.

Підключення кількох ділянок: вибираємо паралельне

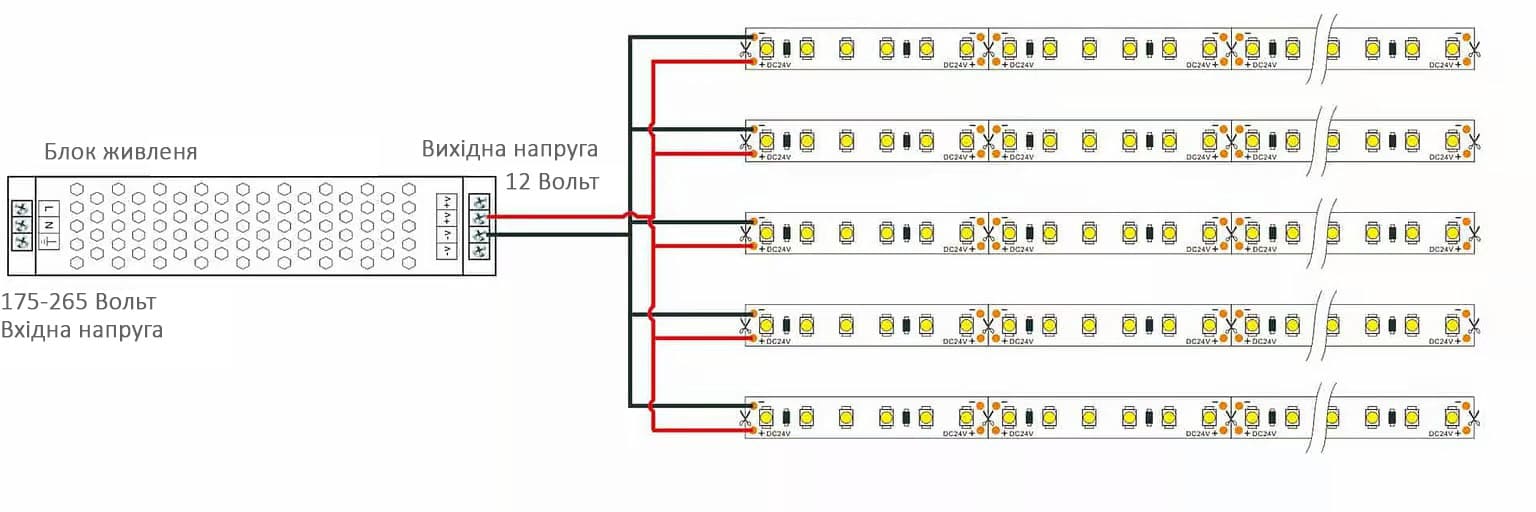

Якщо ви хочете підключити до одного блока живлення 12V кілька відрізків LED-стрічки, застосовуйте виключно паралельну схему підключення. Це означає, що всі окремі зони підсвічування підключаються до одного виходу блока живлення - так утворюються «гілки» електричного ланцюга.

Технічно таку розгалужену схему зібрати трохи складніше, ніж з'єднати відрізки один за одним. Але паралельному підключенню кількох ділянок LED-підсвічування до одного джерела струму немає альтернативи:

Рівномірна яскравість: Паралельне з'єднання дозволяє кожній ділянці світлодіодної стрічки 12 Вольт отримувати свою стабільну напругу - саме стільки, скільки потрібно для коректної роботи. Це означає, що яскравість світіння у всіх зонах буде однаковою.
Довговічність всієї системи: Коли навантаження розподіляється рівномірно і правильно, суттєво продовжується і термін служби світлодіодів.

Чому не можна підключати стрічки послідовно?

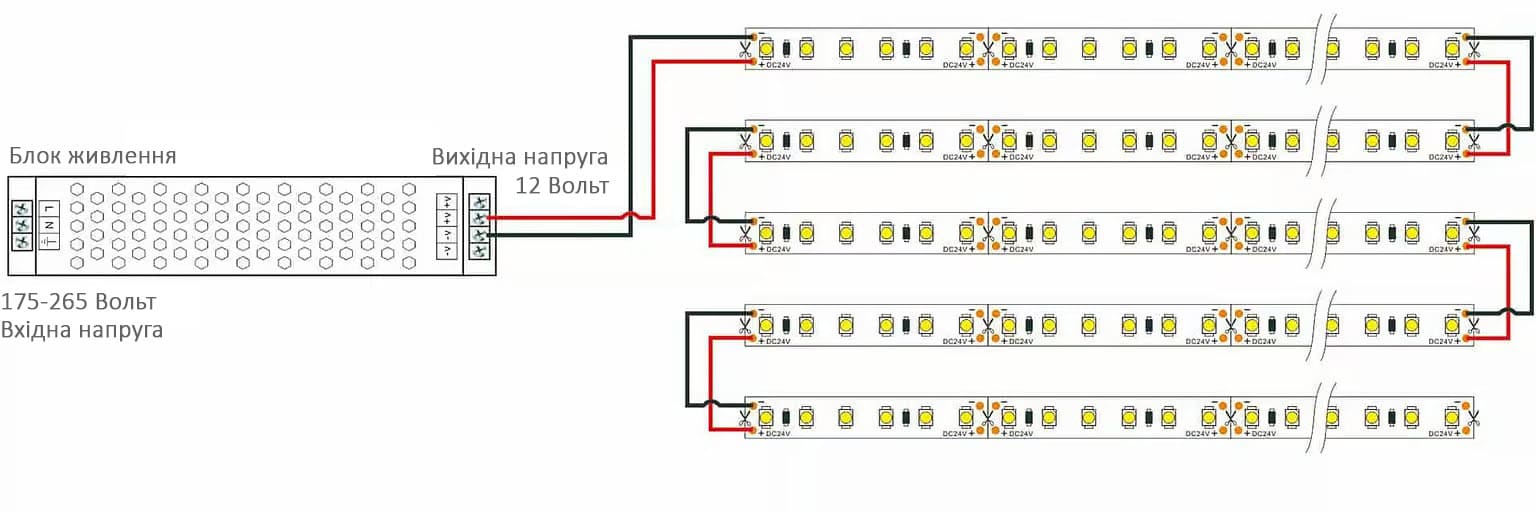

При послідовному підключенні напруга 12V на виході блока живлення ділиться між ділянками — відрізки LED-стрічки світитимуть нерівномірно за яскравістю або взагалі не увімкнуться

Навіть якщо така система і працюватиме, то зовсім недовго:

Перегрів та деградація: Все навантаження і весь струм лягають на найпершу підключену ділянку стрічки. Це призводить до її критичного перегріву та швидкої теплової деградації світлодіодних кристалів.
Ефект гірлянди: Якщо в послідовному з'єднанні виходить з ладу чи перегоряє хоча б одна ланка ланцюга (або зникає контакт) - відключається і перестає світити вся система освітлення в кімнаті.

Хоча паралельне підключення і забезпечує стабільні DC 12V для всіх підключених світлодіодів, у складній електричній схемі падіння напруги все одно можливе. Це явище негативно впливає на роботу діодів, тому його потрібно звести до мінімуму..

Втрати напруги та як їх уникнути

Просідання напруги на різних ділянках LED стрічки відразу видно по нерівномірній яскравості світіння - таке часто трапляється через різні втрати в електричному ланцюзі. Щоб уникнути проблем, скористайтесь рекомендаціями фахівців Лед Сторі:

🧵 Використовуйте кабель відповідного перерізу. Чим тонший і довший провід, тим більші втрати. Для підключення ЛЕД-стрічки 12В краще використовувати мідні дроти перетином від 0,5 мм² до 1,0 мм². Для потужних та довгих (понад 5 метрів) ділянок використовуйте дроти перетином від 1,0 мм² до 1,5 мм².

🚫 Не тягніть один довгий ланцюжок – підключайте навантаження до блока живлення паралельно: до кожної зони підсвічування має йти окрема лінія живлення.

✂️Намагайтеся робити з'єднання якомога коротше – і електроопір проводу буде менше, і виглядає таке підключення акуратніше.

Опір у проводах неминучий, і він викликає невелику втрату напруги. Також дуже серйозні втрати можуть виникати через неякісні контакти підключення, а в місцях скручування проводів може навіть статися коротке замикання!

Аксесуари для електромонтажу

На практиці використовуються два види з'єднання елементів електроланцюга – паяння проводів та використання різних конекторів. Для паралельного підключення до одного блоку живлення кількох ділянок LED стрічки доведеться зібрати досить розгалужену схему. Це означає, що доведеться багато паяти. Але є простий і не менш надійний спосіб - скористатися розгалужувачами і стандартними конекторами. Вони дозволяють акуратно та зручно організувати паралельне підключення:

🔌Розгалужувачі (сплітери). Готові Y-подібні або кілька виходів з'єднувачі дозволяють «розділити» живлення кілька ліній – т. е. підключити кілька ЛЕД стрічок 12В одного блоку живлення.

🧩Клемники або конектори. Уніфіковані аксесуари для створення надійного контакту без паяння.

Все начебто просто і зрозуміло, але є нюанс. Використовуйте лише якісні з'єднувальні елементи, поганий контакт викликає локальний перегрів та нестабільну роботу стрічки.

Потужність блоку живлення

Стабільна робота кількох ділянок 12-вольтової LED стрічки, які підключені до одного блоку живлення, багато в чому залежить від його потужності. При недостатній потужності БЖ просто «не потягне» підключене навантаження, а при виборі потужності «впритул» може працювати некоректно. Фахівці Лед Сторі окремо наголосили на важливості правильного вибору потужності: підсумовуємо потужності всіх зон підсвічування і додаємо до цього значення 20-30% «про всяк випадок». Наприклад, для сумарного навантаження 80Вт потрібен блок живлення 100Вт мінімум, тоді падіння напруги та інші фактори не впливатимуть на яскравість свічення.Все сказане вище для наочності та зручності користувачів ми поєднали в таблицю.

Основні правила підключення кількох зон LED-підсвічування до одного блока живлення 12 В

⚙️ Правило	🔎 У чому суть	🎯 Навіщо це потрібно
Підключати навантаження паралельно	Кожна зона підсвічування підключається до виходу блоку 12 окремо: «+» до «+», «-» до «-».	Всі ділянки LED стрічки одержують однакові 12 В і світять однаково яскраво.
Враховувати втрати напруги	Чим довше провід і вище потужність, тим більше просідання напруги.	Щоб не було зниження яскравості на далеких ділянках.
Використовувати кабель відповідного перерізу	Для підключення потужних та довгих ділянок LED стрічки беруть мідний дріт перетином від 1,0 мм².	Зниження втрат потужності, надійна робота ЛЕД підсвічування.
Застосовувати розгалужувачі та конектори	Спліттери, клемники, конектори використовуються для з'єднання проводів без паяння.	Зручний та безпечний монтаж, надійний контакт.

І підбиваємо підсумок: підключити кілька зон LED-підсвічування від одного блоку живлення 12 В досить просто, якщо застосовувати паралельне підключення, правильно підібрати дроти та розгалужувачі, а також врахувати потужність БЖ.

Якщо у вас залишилися питання на цю тему, фахівці LED Story завжди готові допомогти! Звертайтеся до нас за консультацією і ми підберемо ідеальне рішення для вашого проекту.
