Двостороннє підключення LED-стрічки: як уникнути тьмяності та перегріву

Ви коли-небудь монтували світлодіодну стрічку довжиною 8 або 10 метрів, аби виявити, що далекий кінець світить у два рази тьмяніше за початок? Це не брак виробника, а фізика. Через опір мідних доріжок на платі напруга «падає»: біля блока живлення (БЖ) ви маєте 12V, а в кінці – вже 9V або менше. Діоди починають мерехтіти, змінюється колір (білий стає жовтим або рожевим), а блок живлення працює на межі перевантаження.

Рішення просте та елегантне: двостороннє підключення. Замість того, щоб гнати струм через всю довжину тонкими доріжками стрічки, ви подаєте живлення з двох кінців або із середини. Це рятує діоди від деградації, а вам дає рівномірне світло без затемнень.

Мета статті – детально розібрати два найефективніших способи монтажу: метод «Кільце» та метод «Центральна точка». Ви дізнаєтесь, який обрати для стелі, а який – для кухонного фартуха.

Чому виникає падіння напруги? (Коротка теорія)

Уявіть мідні доріжки на стрічці як довгий тонкий шланг. Чим довший шланг, тим важче воді (струму) дістатися до кінця. Те саме – з електрикою. Опір доріжок забирає напругу.

Візуальні симптоми падіння напруги:

• Тьмяність: Кінець стрічки світить значно слабше за початок.
• Зміна відтінку: Білі стрічки стають теплими (жовтими) або холодними (синюватими) в кінці. RGB стрічки втрачають насиченість синього каналу.
• Мерехтіння (рідко): Якщо напруга падає нижче порогу стабілізатора.

Коли двостороннє підключення є обов’язковим?

• Довжина стрічки понад 5 метрів (для 12V стрічок).
• Довжина понад 10 метрів (для 24V стрічок – вони менш чутливі, але довгі ділянки теж потребують захисту).
• Використання потужних стрічок (SMD 5050, 2835 зі щільністю 120 та більше діодів/м).
• Потужні стрічки на 24V виграють більше, ніж на 12V, але правило "5 метрів" для них працює як орієнтир.

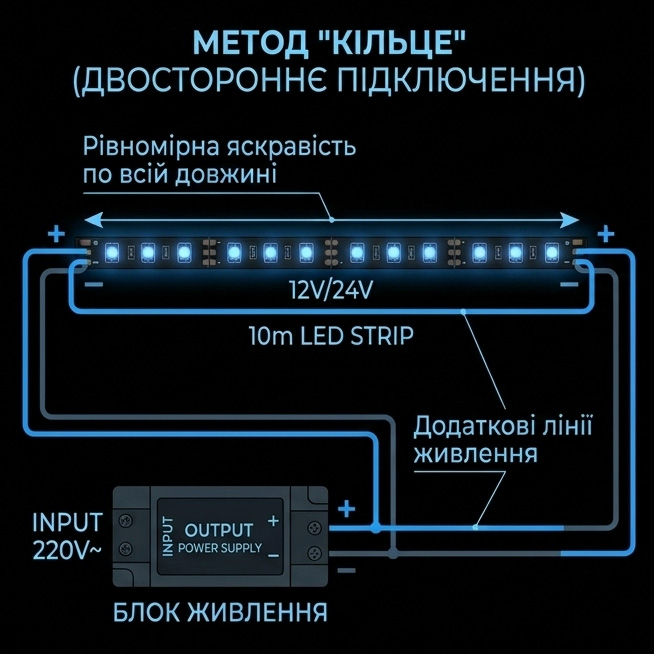

Метод «Кільце» (паралельне підключення з обох кінців)

Суть методу

Блок живлення підключається одночасно до початку і до кінця одного цілісного відрізка стрічки. Фактично, ви створюєте замкнутий контур ("кільце"), де напруга подається з двох сторін.

Схема реалізації

1. Від БЖ до початку стрічки ви прокладаєте основний дріт.
2. Від тих самих клем БЖ (плюс до плюса, мінус до мінуса) ви прокладаєте другий дріт – до кінця стрічки.
3. Підпаюєте (або використовуєте конектор) дріт до контактних майданчиків у кінці.

Приклад: 10-метрова стрічка на стелі. Блок живлення стоїть у лівому кутку. Перший дріт живить лівий край стрічки. Другий дріт простягається вздовж всієї стелі (або через кут – коротшим шляхом) до правого краю стрічки.

Переваги

• Максимальна рівномірність світла по всій довжині (перепад напруги менше 5%).
• Розвантажуються струмопровідні доріжки стрічки – вони не гріються.

Мінуси / складнощі

• Потрібно тягнути додатковий кабель на довжину всієї стрічки (або шукати коротший шлях повернення).
• Необхідність акуратно прокласти два дроти вздовж всієї конструкції.

Найкраще підходить для

Освітлення по периметру кімнати (прямокутник, квадрат). Тут початкова і кінцева точки часто знаходяться поряд або поруч із блоком живлення. В ідеалі – для замкнутих контурів.

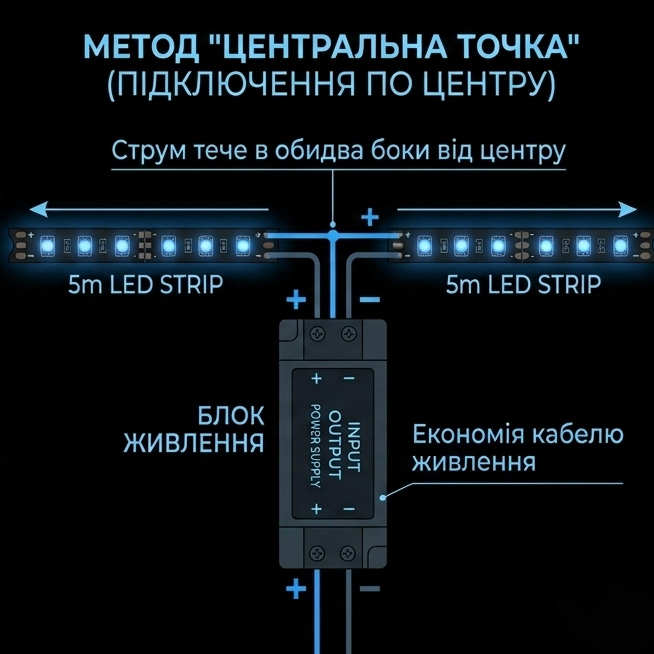

Метод «Центральна точка» (підключення зі зміщенням)

Суть методу

Блок живлення підключається не до країв, а всередину контуру. Для цього довгу стрічку розрізають на два окремі плечі, або просто підключають живлення до центральної точки цілісного відрізка (якщо конструкція дозволяє).

Схема реалізації

1. 10-метрову стрічку ділимо на дві частини по 5 метрів (розрізаємо по лінії).
2. Блок живлення розміщуємо посередині між цими частинами.
3. Від БЖ йдуть два окремі дроти: один живить ліве плече (5 м), другий – праве плече (5 м).

Альтернатива: Якщо стрічка не розрізана, але блок живлення знаходиться по центру – ви просто припаюєте дроти до контактів у середній точці. Тоді струм тече до обох кінців.

Переваги

• Економія дроту – не потрібно тягнути кабель через всю кімнату.
• Дуже низьке падіння напруги на кожному плечі (максимум 5 метрів).
• Менше навантаження на одну точку підключення.

Мінуси / складнощі

• Потрібно заздалегідь вивести точку живлення 220V або кабель 12V/24V чітко по центру майбутньої підсвітки.
• Якщо ви використовуєте герметичну стрічку (IP65+), розрізати її – означає порушити герметичність (потрібно нове заливання силіконом).

Найкраще підходить для

Прямих довгих ліній: підсвітка кухонної робочої зони (над столом, під шафками), довгі коридори, трекові ніші, лінійні світильники.

Порівняльна таблиця: Кільце vs Центральна точка

Важливі технічні нюанси при монтажі

1. Правильний переріз дроту – це критично

Тонкий дріт (0,5 мм²) зведе нанівець всі ваші зусилля. Для ділянок понад 5 метрів використовуйте:

• До 100W (12V) → мідь 1,5 мм² (AWG 16).
• 100-200W (12V) → мідь 2,5 мм² (AWG 14).
• 24V системи – можна на ступінь тонше (1,0–1,5 мм²).

2. Потужність блока живлення

Розраховуйте із запасом 20-30%. Якщо стрічка споживає 150W, беріть БЖ на 200W. Це вбереже його від перегріву та подовжить термін життя.

3. Особливості для RGB / RGBW стрічок

Тут замість двох проводів (+, –) потрібно дублювати 4 або 5 каналів (+, R, G, B, W). Для довжин понад 10 метрів простіше використовувати RGB-підсилювач (amplifier) кожні 5-7 метрів, ніж тягнути 5 товстих проводів. Але метод "кільце" з дублюванням всіх каналів теж працює – просто витрати кабелю зростають в 2-3 рази.

4. Безпека та ізоляція: пайка vs конектори

• Пайка – найнадійніший варіант. Місце пайки ізолюйте термозбіжною трубкою.
• Конектори (ковпачки, кліпси) – швидко, але ненадійно для потужних стрічок. Вони іскрять, гріються і окислюються через півроку.

Висновок

Падіння напруги – не прихований дефект, а норма фізики. Але ігнорувати його – значить втрачати яскравість, переплачувати за неякісне світло та скорочувати ресурс стрічки.Не варто економити на додаткових дротах. Вартість 10 метрів якісного мідного кабелю (200-300 грн) не йде в жодне порівняння з вартістю заміни всієї стрічки або переробки підсвітки через рік.

Фінальна порада:

• Обирайте «Кільце» – для стелі, квадратних кімнат, замкнутих периметрів. Там, де початок і кінець знаходяться поряд.
• Обирайте «Центральну точку» – для лінійних меблів, довгих стін, підсвітки картин, кухонних фартухів, вітрин.

Зробіть правильне підключення один раз – і ваша LED-стрічка буде світити яскраво та рівномірно роками, не гріючись і не мерехтячи.
