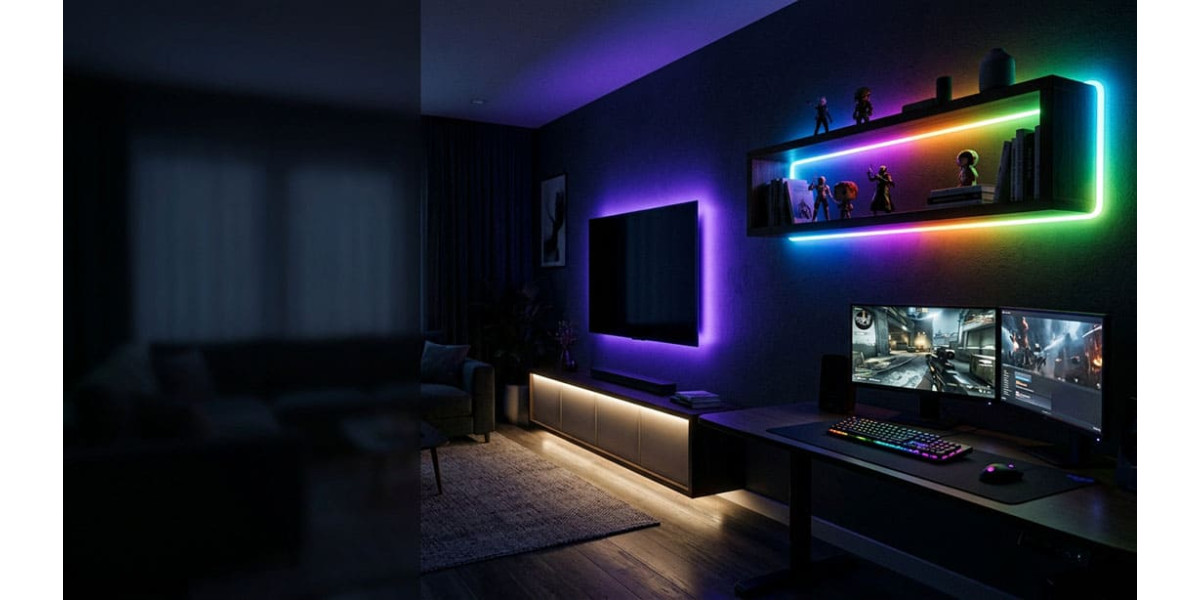

RGB, ARGB, FRGB і RGBCCT: у чому різниця та яку LED-стрічку вибрати

Світлодіодне підсвічування широко використовується в побуті та для комерційних цілей. В домашніх умовах це може бути додаткове освітлення з установкою в натяжну стелю, декоративне підсвічування ніш та полиць, стійки бару в кухні-їдальні. За допомогою гри світлом можна також зонувати простір, створювати відповідну атмосферу в приміщенні або використовувати як окремий елемент декору. У побуті та в комерційній сфері знайдеться багато місць, де просто напрошується застосування різнобарвного LED підсвічування – і для кожного випадку є оптимальне рішення. Ринок пропонує стільки різних варіантів кольорового підсвічування – RGB, ARGB, FRGB, RGBCCT. Якщо ви не професіонал у сфері ЛЕД техніки, з вибором потрібного типу led освітлення визначитися досить складно.

Настав час розібратися, чим відрізняються ці діодні системи освітлення. Розуміння цих відмінностей допоможе вам у разі необхідності відразу правильно визначити, який тип підсвічування, куди і навіщо краще використовувати.

Коротка відповідь. RGB-стрічка світиться одним кольором по всій довжині секції й керується трьома каналами (R, G, B). ARGB (адресна, піксельна) стрічка керує кожним світлодіодом або групою окремо, тому вміє «бігучі вогні», градієнти й веселку. FRGB у каталозі Led-Story - це неадресована стрічка з фіксованим кольором або режимом без складних ефектів. RGBCCT додає до RGB окремі білі світлодіоди (холодний і теплий), тому дає і колір, і якісне біле світло з регулюванням температури 2700–6500 K

Кольорова LED підсвітка: що це таке і яке воно буває

Завдяки своїй універсальності та декоративним можливостям, кольорове LED-підсвічування стало популярним у побуті та комерційній сфері. В житлових інтер'єрах його використовують для зонування просторів, декоративного підсвічування ніш, полиць та меблів. Застосування різних світлових ефектів піднімає настрій та створює святкову атмосферу. Ці властивості багатобарвних ЛЕД систем використовують у різних сферах – рекламі, торгівлі, шоу-бізнесі та багатьох інших галузях комерційної діяльності. Не менш затребуване таке підсвічування в дизайні комп'ютерних систем, оформленні свят, тюнінгу авто. Якщо узагальнити, кольорове діодне підсвічування можна використовувати скрізь, де важливо виділити стиль, створити атмосферу або світлові ефекти.

Цінуються LED системи за енергоефективність та надійність, безпеку та зручність користування. Діодне кольорове підсвічування має дуже важливу особливість – можливість регулювати колір і налаштовувати світлові ефекти. Ця властивість визначається конструкцією світлодіодних модулів та особливостями їх підключення.

Коротко про влаштування та маркування багатокольорових LED систем

У кожному модулі стрічки є три кристали: червоний (Red), зелений (Green) і синій (Blue). Змішуючи їх у різних пропорціях, отримують тисячі відтінків. Яскравість кожного каналу контролер регулює за допомогою ШІМ (широтно-імпульсної модуляції): живлення дуже швидко вмикається й вимикається, а співвідношення часу «увімкнено» до «вимкнено» визначає видиму яскравість. Саме тому деякі недорогі контролери на малій яскравості дають мерехтіння.

Для відеозйомки та приміщень, де важливий візуальний комфорт, обирайте контролери з високою частотою ШІМ (від кількох кГц і вище). Дешеві димери з низькою частотою ШІМ можуть давати мерехтіння, яке не видно оком, але добре помітно на камері смартфона.

Біле, зібране з R+G+B, зазвичай має холодний або зеленуватий відтінок, а ефективність такого білого нижча, ніж у окремих білих кристалів.

Що означають літери в маркуванні

• RGB - Red, Green, Blue: червоний, зелений і синій кристали.
• A (ARGB) - Addressable: адресна стрічка, кожен піксель керується окремо.
• F (FRGB) - Fixed: фіксований колір або режим (позначення каталогу Led-Story).
• W (RGBW) - додатковий білий кристал із фіксованою температурою.
• CCT - Correlated Color Temperature, колірна температура білого. CW - холодний білий (Cool White), WW - теплий білий (Warm White).

Порівняння типів LED-стрічок

Аналогові та адресні стрічки: головна відмінність

Аналогова (неадресована) стрічка

Усі світлодіоди підключені до тих самих ліній, тому кольором керують одночасно для всієї секції. Для RGB потрібно 4 дроти: спільний «+» і по одному на R, G, B. Це найпростіший і найдешевший варіант, а контролери для нього прості й доступні.

Адресна (піксельна) стрічка

У кожному світлодіоді (або групі) є вбудована мікросхема-драйвер. Контролер передає цифровий сигнал по одному дроту Data, і кожна мікросхема забирає свою порцію даних, а решту передає далі. Тому підключень лише три: «+», «−» і Data. Саме це дає складні анімації.

Основні чипи адресних стрічок:

Важливо щодо сумісності. RGB-контролер не керує ARGB-стрічкою. Для адресної стрічки потрібен цифровий контролер, який підтримує саме її чип і напругу. Підключення пристрою 5 В до виходу 12 В може його пошкодити.

RGB і FRGB: базова кольорова підсвітка

RGB - неадресована стрічка, у якої колір змінюється одночасно на всій довжині секції. FRGB (Fixed RGB) — позначення спрощеного варіанта з фіксованим кольором або набором режимів. Це не загальний стандарт, тому під час покупки перевіряйте опис і характеристики конкретного товару. Якщо потрібна проста статична підсвітка без зміни кольорів і складних контролерів, обирайте FRGB.

Плюси: найнижча вартість, простий монтаж, недорогі контролери, широкий вибір.

Мінуси: немає складних ефектів, немає якісного білого світла.

Вдома: підсвітка за телевізором, полиць, шаф, ліжка, стельових ніш і карнизів.

У бізнесі: барні стійки, вітрини, стелажі, декор залу, світлова реклама. Колірне оформлення легко змінювати під сезон або акцію.

RGB vs ARGB: що вибрати

RGB-стрічка змінює колір усієї секції, ARGB - кожного пікселя окремо. Якщо потрібне просте декоративне світло, RGB дешевше й простіше. Якщо потрібні анімації, «вогні, що біжать», веселка, синхронізація з музикою чи ігровим ПК, обирайте ARGB.

Не купуйте ARGB «про запас», якщо ефекти вам не потрібні: контролер і налаштування складніші, а сама стрічка вимагає якісного живлення.

ARGB-підсвітка: де використовувати

Ігровий ПК. Вентилятори, кільця, стрічки в корпусі. ПК-пристрої ARGB зазвичай підключають до 3-контактного роз'єму 5 В на материнській платі (+5V, Data, GND). Не плутайте його з 4-контактним роз'ємом RGB 12 В: вони різні, і з'єднувати їх силою не можна.

Інтер'єр. Динамічна підсвітка стін, стелі, сходів, ефекти світломузики.

Бізнес. Вітрини, вивіски, барні стійки, сценічне обладнання, інсталяції. Рух у підсвітці привертає більше уваги, ніж статичне світло.

Порада щодо кольорів. У багатьох адресних чипів (наприклад, WS2812B) порядок каналів GRB, а не RGB. Якщо червоний колір світиться зеленим, змініть порядок кольорів у налаштуваннях контролера.

RGBCCT: колір і якісне біле в одній стрічці

У RGBCCT є RGB-кристали плюс окремі холодний (CW) і теплий (WW) білі. Контролер змішує їх і дає будь-яку температуру білого від теплої до холодної, а також повний спектр кольорів. Для підключення потрібно 6 дротів і 5-канальний контролер RGBCCT.

Якщо стрічка буде основним джерелом білого світла, дивіться не лише на діапазон температури (2700–6500 K), а й на індекс кольоропередачі CRI (Ra). Для житлових і торгових приміщень орієнтуйтеся на CRI від 90, якщо виробник його вказує.

Плюси: універсальність, природне біле світло, регулювання під час доби.

Мінуси: вища вартість, потрібен сумісний 5-канальний контролер, трохи складніший монтаж.

Вдома: вітальня, кухня, кабінет, спальня. Холодне біле для роботи, тепле для відпочинку, колір для декору.

У бізнесі: торгові зали й вітрини з підлаштуванням температури під товар, кафе з яскравим денним і приглушеним вечірнім світлом.

RGBW чи RGBCCT?

RGBW має один білий канал із фіксованою температурою, RGBCCT - два білі (холодний і теплий) із плавним регулюванням температури. Якщо потрібно змінювати відтінок білого, обирайте RGBCCT.

Яку стрічку вибрати: чекліст

1. Завдання. Лише декор - RGB. Анімації - ARGB. Основне світло плюс колір - RGBCCT.
2. Бюджет. RGB зазвичай найдешевша. Ціна ARGB і RGBCCT залежить від чипа, щільності діодів і контролера.
3. Контролер. Він має відповідати типу стрічки (RGB, ARGB з потрібним чипом, RGBCCT) і напрузі.
4. Довжина і живлення. На довгих відрізках використовуйте 24 В і живлення з обох кінців. Як підібрати блок живлення, читайте в нашій статті про розрахунок блока живлення.
5. Захист. IP20 для сухих приміщень, IP65 і вище для вологих.
6. Керування. Пульт, Wi-Fi, Bluetooth, застосунок або ПК-софт.

Типові помилки

• Підключення ARGB-стрічки до RGB-контролера (і навпаки).
• Невідповідність напруги стрічки й блока живлення.
• Блок живлення без запасу потужності.
• Одна довга секція без додаткового підживлення.
• Покупка RGB, коли потрібне якісне біле світло.
• Неправильний порядок кольорів (GRB замість RGB) у налаштуваннях.
